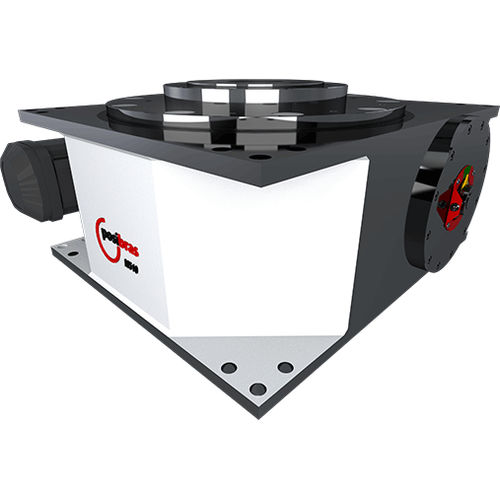

我们的M510旋转分度台是为需要重载的应用而设计的。
它可以水平、垂直或倒置(倒置)安装。
适用于以下应用,如
- 机器人焊接站
- 汽车装配线
- 托盘位移
- 特种机
要选择在项目中使用的模型,除了需要知道下面的载荷外,还需要知道将要移动的机组的惯性矩,定位的时间(秒)和站数(站)。例如惯性力矩12Km2,速度1.5秒,12个站。
A-最大轴向载荷(*)。
它代表均匀分布在转盘上的总质量(或总重量)(*) -- -- 最大总负荷是指转盘上的力。这并不意味着分度台能够旋转这样的质量,因为旋转取决于三个因素。
- 角位移
- 角速度/加速度
- 总惯性矩(质量和质量与转盘中心的距离
B-最大径向载荷。
代表垂直于旋转板中心的力,通常由分度台外的执行器施加,并与该板的中心对齐。
C-最大垂直扭矩。
它表示转盘上的质量不平衡,或转盘的扭曲,通常是由分度台外的执行机构引起的,这些执行机构只对转盘的一侧施加轴向力。 -
D-水平最大扭矩。
代表分度台旋转方向的外力,迫使转盘旋转或停止旋转。
---
