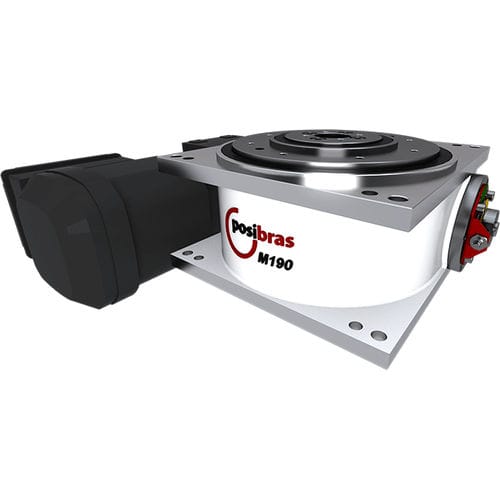

我们的M190旋转分度台是为不需要重载的小型应用而设计的。
结构紧凑,重量轻,只需4个螺丝就可以轻松安装。
它可以水平、垂直或倒置(倒置)安装。
非常适用于以下应用,如
- 钻床
- 铆工
- 压力机
- 装瓶商
- 特种机
负载
要选择哪种型号是您项目的最佳选择,需要知道载荷、将要移动的质量的惯性矩、定位的时间(以秒为单位)和站数(站位)。
A-最大轴向载荷(*)。
代表均匀分布在转盘上的总质量(或总重量)(*) -- -- 最大总负荷指转盘上的力。这并不意味着分度台能够旋转这个质量,因为旋转取决于三个因素。
- 行走的角距离(或工位数)。
- 角速度/加速度
- 总惯性矩(质量和质量与转盘中心的距离)
B-最大径向载荷。
代表垂直于旋转板中心的力,一般由分度台外的执行器施加,对准旋转板的中心。
C-最大垂直扭矩。
它代表转盘上的质量不平衡,或转盘的扭曲,通常是由分度台外的执行器引起的,这些执行器只对转盘的一侧施加轴向力。
D-最大水平扭矩。
表示分度台旋转方向的外力,迫使转盘旋转或制动。
---
