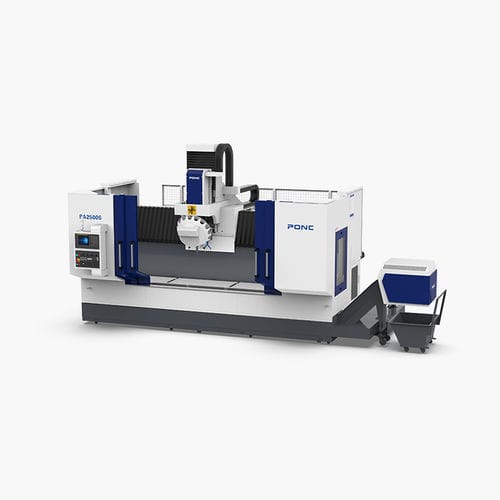

型材加工中心 PA series3轴立式用于铝
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 加工材料
- 用于铝
- 主轴头
- BT 30, CAT30, SK30
- 工具数量
- 16工具, 12工具
- 应用
- 用于型材, 用于铝制型材
- 其他特性
- 高性能
- X轴
2,500 mm, 4,900 mm, 6,900 mm
(98.43 in, 192.91 in, 271.65 in)- Y轴
400 mm
(15.75 in)- Z轴
400 mm
(15.75 in)- 转速
12,000 rpm
(75,398 rad.min-1)- 输出功率
16.2 kW
(22.03 hp)- X轴进给速度
50 m/min
- Y轴进给速度
36 m/min
- Z轴进给速度
36 m/min
- 放置精度
0.015 mm, 0.02 mm
(0.00059 in, 0.00079 in)- 重复精度
0.01 mm
(0.00039 in)- 换刀时间
3 s
- 总重量
6 t, 7.5 t, 9 t
(6.61 us ton, 8.27 us ton, 9.92 us ton)- 整体长度
4,100 mm, 6,550 mm, 8,750 mm
(161.4 in, 257.9 in, 344.5 in)- 整体宽度
3,500 mm
(137.8 in)- 总高度
2,800 mm
(110.2 in)
产品介绍
1.采用高床结构，有效防止水屑溅到设备外，同时有效保护导轨、丝杆等重要部件，提高设备使用寿命和可靠性；
2.2500 型号标配 X 轴丝杠驱动和集成控制柜（固定式），可满足更高的加工精度要求。设备速度快，可达 50 米/分钟，动态性能优越，加速度更高；
3.工作台底部设计有较大的排屑倾斜面，使清洁和排屑更加方便；
4.广泛应用于电子电器、定制家居和铝型材框架等型材零件的加工。
工具杂志
类型 - / -
飞碟型
轴进给量
X/Y/Z 轴切削进给速率 - 毫米/分钟
毫米/分钟
15000
润滑和冷却系统
润滑系统 - /
自动
冷却系统
水冷却
机械规格
所需气压 - kg/cm² - 6
数控系统 - / -
西门子/发那科
---
