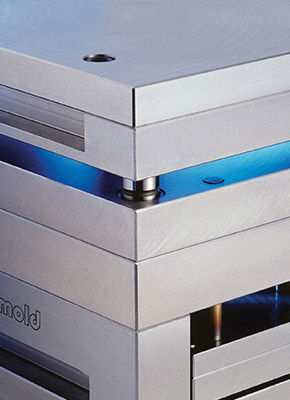

注射塑模模胚

标准

带 3 块板的模座有 3 块模腔板，可容纳 30 多种不同的尺寸，从 150x150 毫米到 400x600m，厚度从 22 毫米到 146 毫米不等。 Polimold 遵循各种国际坐标和尺寸规定，保证 3 板模具底座的质量和安全，为您提供优质产品，为您的业务增长生产工具。 板材加工 标准 Polimold 模架的每块板都经过旋转研磨机加工（厚度公差为 +0,15mm/ +0,30mm）。根据每个项目的不同，也可选择对所有板材进行切向磨削加工（厚度公差为 +0,05mm/ +0,15mm）。 供货条件 50-80 以上系列的模具可提供导销直径 (D2) 60,00mm 或 70,00mm 的产品，因为装配坐标已告知。 在 50.50 以上的 Polimolds 上，由于已告知装配坐标，顶出装置可选择配备 6 个导向装置。 厚度等于或大于 156mm 的模腔板上的孔和组件高度为其高度的 2/3。 尺寸在 15.15 和 20.20 之间的 Polimolds 可在顶出装置上配备 4 个立柱，因为坐标由客户提供。 在组件 4、5 和 6 上，包装中包含回位销。 新型 Polimolds 的边缘有一个直径较小的支柱，以取代偏置导向销。 螺栓孔 对于重量超过 120 公斤/或面积超过 500 x 500 毫米的板材，必须使用螺栓。螺栓孔位于钢板厚度的中心位置，但尺寸为 "Z "的情况除外。在 3 型和 4 型中，需要告知 "A "尺寸。
