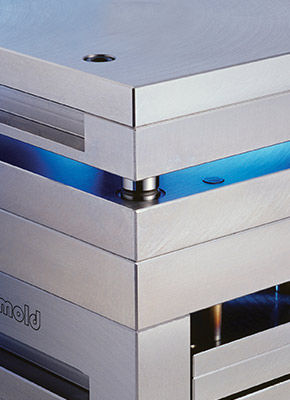

注射塑模模胚

带 2 个模板的模座有 2 个模腔模板，可提供 53 种不同尺寸（从 156x156mm 到 696x996mm，厚度从 22mm 到 196mm）的 680 000 多种组合。 根据这些规格，带 2 个模板的模座推荐用于标准注塑应用，Polimold 保证其安全性和质量。 板材加工 标准 Polimold 模架的每块板都经过旋转研磨机加工（厚度公差为 +0,15mm/ +0,30mm）。根据不同的项目，也可选择对所有板材进行切向磨削加工（厚度公差为 +0,05mm/ +0,15mm）。 供货条件 50-80 以上系列的模具可提供导销直径 (D2) 60,00mm 或 70,00mm 的产品，因为装配坐标已告知。 在 50.50 以上的 Polimolds 上，由于已告知装配坐标，顶出装置可选择配备 6 个导向装置。 厚度等于或大于 156mm 的模腔板上的孔和组件高度为其高度的 2/3。 尺寸在 15.15 和 20.20 之间的 Polimolds 可在顶出装置上配备 4 个立柱，因为坐标由客户提供。 在组件 4、5 和 6 上，包装中包含回位销。 新型 Polimolds 的边缘有一个直径较小的支柱，以取代偏置导向销。 螺栓孔 对于重量超过 120 公斤/或面积超过 500 x 500 毫米的板材，必须使用螺栓。螺栓孔位于钢板厚度的中心位置，但尺寸为 "Z "的情况除外。在 3 型和 4 型中，需要告知 "A "尺寸。
