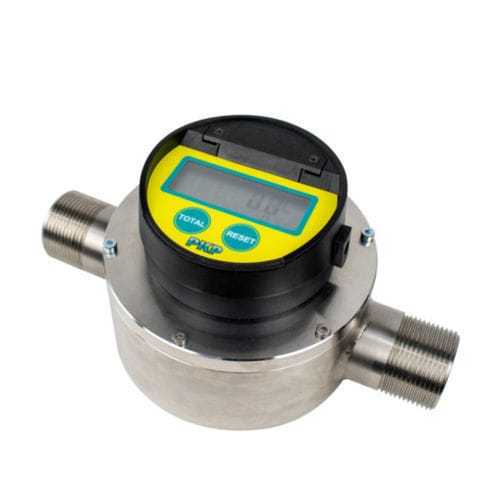

螺纹盘流量计直接测量体积流量。在球形测量腔内有一个可移动的腔壁,即带有中心轴承的螺母盘,它由流经其中的液体驱动。每完成一次摆动运动,就会有一个确定的体积流过测量室。出口处的 O 型密封圈确保流入的介质只能通过测量腔离开流量计,从而保证了测量精度。螺母盘的运动次数通过磁耦合器传递给表面安装装置。
典型应用
DND01 系列螺母盘流量计主要用于测量清洁至轻微污染的液体、硬水和去矿物质水、油、燃料和溶剂。
适用于粘度高达 700 mPa s (cPoise) 的液体介质
工艺连接:3/4" 外螺纹、1" 外螺纹、1 1/4" 外螺纹、1 1/2" 内螺纹和 2" 内螺纹
材料PPO、黄铜、Vectra、不锈钢
输出信号:脉冲输出(Reed、PNP、NPN 或 NAMUR)
可选配独立显示屏、模拟输出和脉冲输出(NPN)
---
