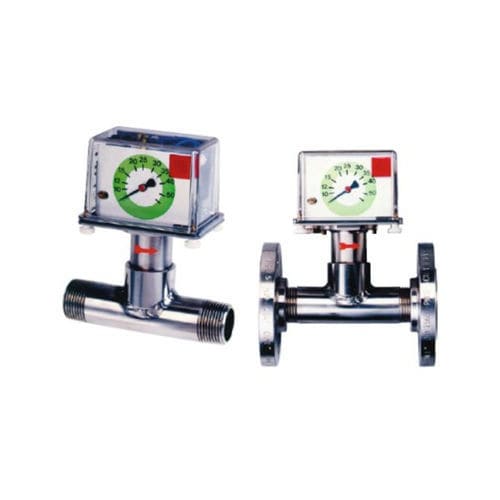

托盘流量控制器 DP06 series

液体不锈钢黄铜

DP06 型流量计和开关根据桨-波纹管原理工作。流动的液体推动安装在旋转臂末端的桨叶的表面积。 旋转臂在弹簧的作用下发生偏转。这种偏转通过机械方式传递到一个 270° 的刻度盘仪表显示屏和一个可单独调节的接触装置。波纹管系统将液体与机械装置隔离。发生故障时，弹簧会使桨板回到零位（无流量），从而使系统自动发出故障信号。 典型应用 DP06 拨片式波纹管流量计和开关适用于监测平均流量至大流量的稀薄和低粘度液体，例如工业用水回路，因为它们对脏污/受污染的液体相对不敏感。 对于 DN 50 以上的公称管道尺寸，使用中间安装法兰进行安装可获得极高的性价比。 大型 270° 指针式指示器 适用管径从 3/8" 到 DN 600 对脏污介质和电磁场不敏感 介质与开关元件之间通过不锈钢波纹管密封 材料：黄铜、不锈钢或 PVC 最大压力：16 巴，最高温度：100 °C100 °C 配备 1 或 2 个高额定值微动开关（250 V，10 A） 测量和开关范围 1-5 升/分钟 ...1250-4500 立方米/小时水量
