连续自动工作机床 / 旋转

CNC数控

概述

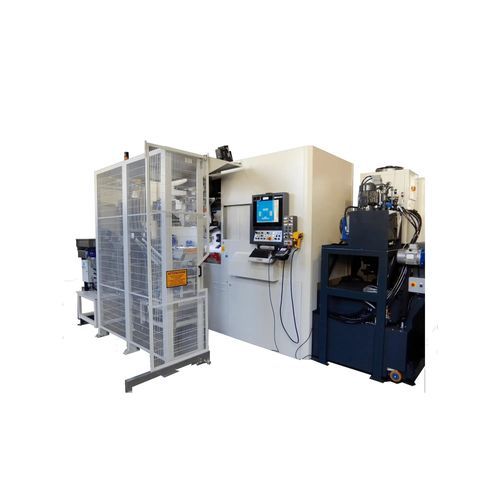

交钥匙水平轴转移上料工作岛，针对高生产率和低运营成本设计。示例配置：转移装置配备十个工位和十五个作业单元，排列在三面（右、左和径向），用于最大尺寸为 Gas 1/2 英寸的配件和小零件，最小循环时间为 1.5 秒。转台为加压结构，由带编码器位置控制的扭矩电机（直驱）驱动。模块化结构标准化组件以提高长期可靠性。系统支持单操作员管理转移机、机器人和视觉系统，并包含远程服务以及用于抽样、灌装和 NOK 管理的软件循环。

设计主要优势

• 循环时间小于 1.5 秒
• 单一操作面板管理转移机、机器人和视觉系统
• 整个系统的完整远程服务
• 简便快速的夹具调整与启动阶段
• 包含抽样、灌装、NOK 管理等完整软件
• 占地面积最小
• 在启动和重新装备阶段对工作区有良好可达性
• 进料与出料由视觉系统辅助的传送带完成
• 简单且安全的工件夹持控制

典型配置与性能
该转移装置可配备十个工位与十五个作业单元，三面布置以处理配件和小零件。由扭矩电机驱动的转台（直驱）配合编码器位置控制，可实现非常短的循环时间和快速回转（0.25 秒）。模块化设计利于经验积累并提高核心组件的长期可靠性。进料与出料由视觉系统和传送带辅助；废料回收皮带与拾取放置（pick-and-place）出料作为自动化选项可用。

软件与自动化
提供用于循环管理的完整软件，包括抽样循环、NOK 循环管理和灌装循环管理。单操作员 HMI 实现对机器、自动化和视觉系统的集成控制。为整个解决方案提供远程远程服务（teleservice）。

技术规格

• 循环时间：小于 1.5 秒
• 示例布局：10 工位 / 15 作业单元（三面：右、左、径向）
• 适用于配件和小零件，最大 Gas 1/2 英寸
• 转台驱动：扭矩电机（Direct-Drive），配备编码器位置控制
• 转台旋转时间：0.25 秒
• 设备效率：> 95%
• 设备换线时间：< 15 分钟
• 配备背光传送带的视觉系统用于供料与检测
• 废料回收皮带
• 工件夹紧控制
• 出料：pick-and-place
• 可选料箱翻转提升装置
• 包含抽样、NOK 和灌装循环管理软件
• 机器、自动化与视觉系统的单一操作面板
• 为整个系统提供完整远程服务支持
