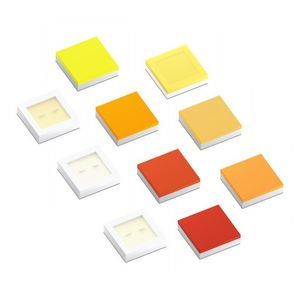

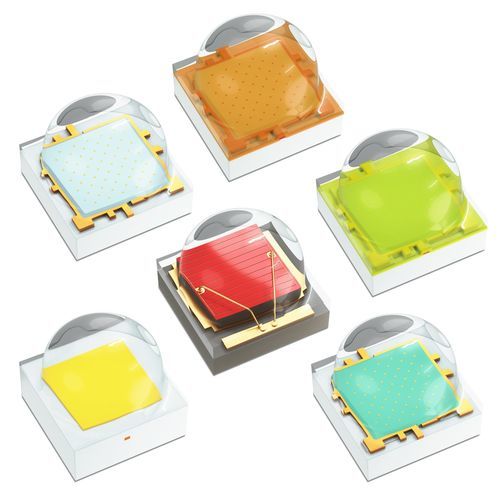

橙色LED LUXEON C ES

蓝色红色绿色

概述
LUXEON C ES Color Line 专为置于单一光学元件下的大型 LED 阵列设计。其在小型封装内采用较大芯片，可减少阵列总体面积，同时实现优化的 LED 布局与高光输出。三条导电垫支持复杂电路布线并提升热连接性能。典型应用包括娱乐照明、建筑照明和需高输出的外部可变照明（EVL）等。

特性与优势

• 适用于多色阵列混色，LED 间距最小化以实现紧密排列
• 三条垫脚布局支持灵活布线并缩短电极以保持 LED 紧密排列
• 小封装内的较大芯片提供高通量、低正向电压（Vf）及降低的 Pthermal
• 支持高驱动电流以最大化输出并最小化 LED 数量
• 大热垫支持高驱动电流和紧密的 LED 簇群
• 可靠的成熟封装，确保优良的可靠性

产品性能 — 彩色（测试电流 1000 mA，结温 Tj = 85°C）
Deep Red — 主/峰波长 655 — 675 nm — 935 lm (最小) — 1100 lm (典型) — L1C2-DRD1000000000
Red — 主/峰波长 624 — 634 nm — 106 lm (最小) — 125 lm (典型) — L1C2-RED1000000000
PC Amber — — — 264 lm (最小) — 310 lm (典型) — L1C2-PCA1000000000
Mint — — — 391 lm (最小) — 460 lm (典型) — L1C2-MNT1000000000
Lime — — — 425 lm (最小) — 500 lm (典型) — L1C2-LME1000000000
Green — 主/峰波长 520 — 540 nm — 298 lm (最小) — 350 lm (典型) — L1C2-GRN1000000000
Cyan — 主/峰波长 490 — 510 nm — 204 lm (最小) — 240 lm (典型) — L1C2-CYN1000000000
Blue — 主/峰波长 465 — 485 nm — 94 lm (最小) — 110 lm (典型) — L1C2-BLU1000000000
Royal Blue — 主/峰波长 440 — 460 nm — 1275 mW (最小 辐射) — 1500 mW (典型 辐射) — L1C2-RYL1000000000

产品性能 — 白光（指定电流 1000 mA，结温 Tj = 85°C）
White — 5700K — 70 CRI — 325 lm (最小) — 385 lm (典型) — 131 lm/W — L1C2-5770000000000
White — 2700K — 80 CRI — 270 lm (最小) — 320 lm (典型) — 108 lm/W — L1C2-2780000000000
White — 3000K — 80 CRI — 285 lm (最小) — 335 lm (典型) — 114 lm/W — L1C2-3080000000000
White — 4000K — 80 CRI — 305 lm (最小) — 360 lm (典型) — 122 lm/W — L1C2-4080000000000
White — 5700K — 80 CRI — 305 lm (最小) — 360 lm (典型) — 122 lm/W — L1C2-5780000000000

典型光谱信息
针对直接颜色与荧光体转换颜色提供典型归一化 SPD 曲线（测量条件 1000 mA，Tj = 85°C）。

应用

• 单一光学元件下的大型多色 LED 阵列
• 娱乐照明
• 建筑照明
• 外部可变照明（EVL）及其他高输出的群集阵列

技术规格

• 系列：LUXEON C ES Color Line
• 测试条件：1000 mA，结温 Tj = 85°C
• 封装：小型封装，配较大芯片和大热垫；三条垫脚布局以支持复杂布线
• 高驱动电流能力以在最小化 LED 数量的同时最大化输出
• 小型封装与热设计使得紧密排列成为可能
• 可用颜色：直接色与荧光体转换色 — Deep Red, Red, PC Amber, Mint, Lime, Green, Cyan, Blue, Royal Blue，以及白光色温（2700K, 3000K, 4000K, 5700K）
• 代表性零件号：L1C2-DRD1000000000, L1C2-RED1000000000, L1C2-PCA1000000000, L1C2-MNT1000000000, L1C2-LME1000000000, L1C2-GRN1000000000, L1C2-CYN1000000000, L1C2-BLU1000000000, L1C2-RYL1000000000, L1C2-2780000000000, L1C2-5770000000000
• 文档可用：产品简介、应用简介与产品数据表
