橙色LED LUXEON HL1Z & Fusion

蓝色红色绿色

概述

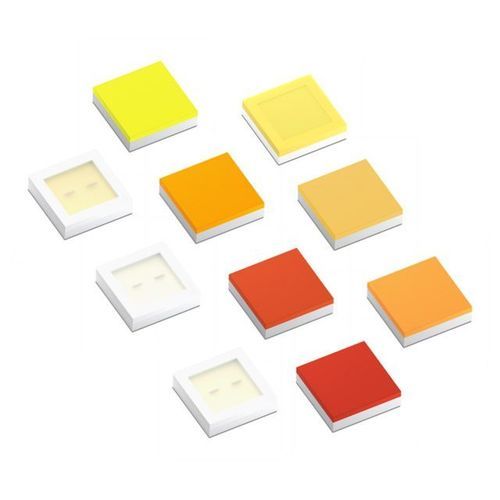

LUXEON HL1Z Color Line & Fusion 系列为 CSP（Chip Scale Package）封装的 LED 发光器，封装尺寸为 1414（1.4 mm × 1.4 mm）。该系列适用于紧凑的单发光体和多色簇式应用，提供饱和的直接色、荧光粉转换色及针对白光调谐与窄束定向的 Fusion 变体，色温范围 1,800 K–6,500 K。

特点与优势

• CSP 1414 封装可实现非常紧凑的簇式设计和较小的 LED 间距，从而实现高效的颜色混合。
• 支持高功率密度（每颗 LED 最高可达 2 W），在小型封装中实现更高输出。
• 荧光粉转换变体在温度变化下保持优异的色彩稳定性。
• Fusion 红/绿/蓝变体针对紧凑型白光调谐和高指向性输出进行了优化。
• 可与 LUXEON HL1Z 白光系列配合使用，构建混合多色/白光解决方案。

产品性能（测试电流 350 mA，结温 Tj = 85°C 时给出）

• PC Red — 典型光通量：20 lm（示例料号：L1HZ-PCR1000000000）
• PC Red Orange — 典型：35 lm（L1HZ-RNG1000000000）
• PC Amber — 典型：119 lm（L1HZ-PCA1000000000）
• PC Green — 典型：195 lm（L1HZ-PCG1000000000）
• Green（直接）— 主波长 520–535 nm，典型 145 lm（L1HZ-GRN1000000000）
• Blue（直接）— 主波长 470–485 nm，典型 57 mW（辐射功率）（L1HZ-BLU1000000000）
• Royal Blue — 主波长 450–460 nm，典型 610 mW（辐射功率）（L1HZ-RYL1000000000）
• Fusion Red — 典型：70（L1HZ-FCR1100000000）；Fusion Green — 典型：152（L1HZ-FCG1100000000）；Fusion Blue — 典型：137（L1HZ-FCB1100000000）

附加产品说明

• CSP 1414（1.4 mm × 1.4 mm）封装可实现最小发光面（LES），适用于小角度光束和紧凑的定向光斑。
• Fusion 变体专为在紧凑簇中实现高指向性和白光调谐而设计。
• 针对直接色、PC 色和 Fusion 变体，在指定测试条件（350 mA，Tj = 85°C）下发布了典型 SPD 曲线和归一化光谱数据。

规格

• Manufacturer / Brand: Lumileds
• Product family: LUXEON HL1Z Color Line & Fusion
• 封装类型: CSP（Chip Scale Package），1414（1.4 mm × 1.4 mm）
• 测试条件: 350 mA，Tj = 85°C
• 每颗 LED 最大电功率: 最高 2 W
• 可用变体: PC Red、PC Red Orange、PC Amber、PC Green、Green、Blue、Royal Blue、Fusion Red、Fusion Green、Fusion Blue
• 推荐应用: 单体发光器、紧凑多色簇、可调白光源（1,800 K–6,500 K）、定向小光束点、彩色照明阵列
• 料号示例: L1HZ‑… 系列（例如 PC Red 对应 L1HZ-PCR1000000000）
