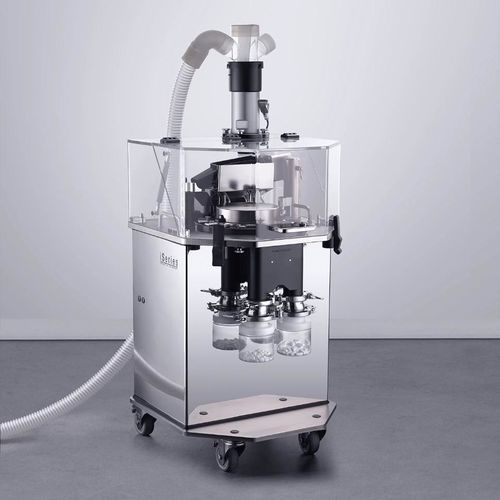

位移力度试验机 iTest 4P

硬度重量尺寸

概要
iTest – 四参数 IPC 测试仪为新一代自动片剂检测系统，适用于集成过程控制（IPC）。可作为带有独立 HMI 的独立设备使用，或与向上输送的片剂除尘器组合使用，模块可精准检测片剂的重量、厚度、硬度及长度/直径。

主要优点

• 实时验证重量、厚度、长度/直径和硬度
• 无尘真空输送
• 兼容任何制片机
• 符合 21 CFR Part 11 要求
• cGMP 设计，易于操作与清洗
• 产品区与机械区明确分离
• 可达 OEB4 的封闭控制

说明
该片剂检测单元设计上严格区分粉尘、碎片与生产流，适用于连续化生产环境。片剂直接从压片机取样，通过软管以真空方式输送至检测仪，依据预设配方逐项检测各参数。结构设计强调便于清洁与安全维护，产品区与机械/电气部件完全分离。所有与产品接触的部件均可无工具拆卸以便维护，并确保卫生条件。系统可提供最高至 OEB4 的封闭解决方案。

技术特性 / 规格

• 型号 / 商业名称：iTest
• 产品系列：iRange
• 产品类型：片剂
• 功能：质量控制
• 应用领域：研发、生产
• 称量传感器：Sartorious WZA224-L
• 称量单位：1 mg / 0,1 mg（可调）
• 称量范围：10 mg - 50 g
• 称量精度：在稳定环境下 ± 1 mg
• 厚度测量 - 驱动：Stepper-Motor; 测量原理：磁性传感器; 单位：mm (inch); 范围：3 - 18 mm; 精度：± 0,05 mm
• 硬度测量 - 驱动：Stepper-Motor; 测量原理：应变测量条（DMS）; 测量范围：4 - 400 N（扩展 8 - 800 N）; 测量精度：± 2 N（800 N 时 ± 4 N）
• 直径测量 - 驱动：Stepper-Motor; 测量原理：Stepper-Motor; 单位：mm (inch); 范围：3 - 25 mm; 椭圆形测量范围：5 - 20 mm; 精度：± 0,1 mm
• 力测量：负载测量传感器
• 力单位：N (Kp, Sc)
• 力增加速率：250 N/s
• 工作速度（压头）：0,35 mm/s
• 接近与返回速度（压头）：8,5 - 17 mm/s 可调
• 最小产品尺寸：Ø 4 mm
• 最大产品尺寸：Ø 25 mm
• 封闭等级：防尘 / 密闭（可达 OEB4）
• 样品输送：密闭真空输送（可选 Venturi）
• 所需排风量：120 - 200 m3/h
• 除尘接口：Flex Connect © (Ø56,3 mm)
• 所需压缩空气：80 - 350 l/min - 最低 4,5 bar
• 压缩空气接口：KS4
• 电源：100 至 240 VAC ± 10 %
• 频率：50 Hz / 60 Hz
• 工作温度：15 - 25 °C
• 最大相对湿度：60%
• 接触金属部件：不锈钢 316L；表面处理铝材
• 接触非金属部件：POM C - PU - 硅胶
• 接触部件表面粗糙度：Ra ≤ 0,8 µm
• 机架部件：不锈钢 304
• 机架表面处理：镜面抛光
• 机架带轮：是
• IQ-OQ 协议：可提供
• 材料证书：可提供
• 包装：木箱
• 净重：80 kg
• 占地尺寸：490 mm x 490 mm
• 进料高度：1165 mm
