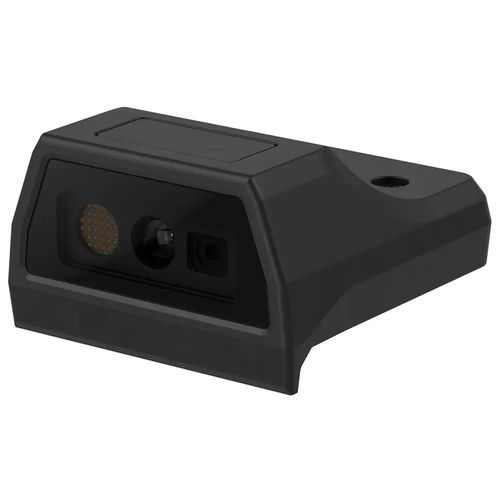

条形码扫描引擎 SM-Ex S203 SR

2D

产品说明
扫描模块 SM-Ex S203 SR，专为集成到 Smart-Ex® 203 设备中设计。基于 SE4107 引擎的紧凑型 1D/2D 扫描模块，适用于需要轻量且高精度扫描的工业场景。

主要优势

• SE4107 1D/2D 扫描引擎
• 明亮的白色照明与绿色 LED 指示点
• 极低重量：25 g
• 宽视角：水平 44.5° × 垂直 33.5°
• 高姿态容差：俯仰/倾斜 ±60°，横滚 360°

技术参数 - 硬件
扫描引擎：SE4107 1D/2D 扫描模块
传感器技术：Rolling-shutter（滚动快门）
分辨率：1280 x 960 像素（1.3 MP）
瞄准：绿色 LED
照明：白色
视场：水平 44.5°，垂直 33.5°
焦距：自扫描模块前缘起 152.4 mm
姿态容差：俯仰/倾斜 ±60°，横滚 360°
支持的条码类型：5 mil Code 39、5 mil Code 128、PDF417、DataMatrix 10 mil、100% UPCA、15 mil QR、20 mil QR
注：完整符号表及解码范围详见完整数据表。

环境条件
工作温度：-20 ... 50 °C（-4 ... 122 °F）
存储温度：-30 ... 70 °C（-22 ... 158 °F）（仅限扫描模块）

机械参数
重量：25 g
尺寸（宽 x 高 x 深）：39 mm x 20.8 mm x 41.4 mm

一般信息
带有标识的认证仅在与 Smart-Ex® 203 配合使用时有效。

兼容系列
Smart-Ex® 203

技术规格

• 型号 / 名称：SM-Ex S203 SR
• 扫描引擎：SE4107 1D/2D
• 传感器技术：Rolling-shutter
• 分辨率：1280 x 960 像素（1.3 MP）
• 瞄准：绿色 LED
• 照明：白色
• 视场：H 44.5°，V 33.5°
• 焦距：自模块前缘起 152.4 mm
• 姿态容差：俯仰 ±60°、倾斜 ±60°、横滚 360°
• 支持条码：如 5 mil Code 39、5 mil Code 128、PDF417、DataMatrix 10 mil、100% UPCA、15 mil QR、20 mil QR
• 工作温度：-20 ... 50 °C
• 存储温度：-30 ... 70 °C（仅模块）
• 重量：25 g
• 尺寸（宽 x 高 x 深）：39 mm x 20.8 mm x 41.4 mm
• 兼容系列：Smart-Ex® 203
