条码/矩阵式二维码阅读器 / 手动 Ident-Ex® 02

1D2D带图像捕捉功能

概述
Ident-Ex® 02 是为危险区域（Zone 1/21、Zone 2/22 及 Class I/II Division 1/2）设计的最小、最轻的无线 1D/2D 条码扫描/识读设备。德国工程设计，配备 Honeywell 扫描引擎，提供多种符合人体工学的变体，具备 IP68 防护、Bluetooth® 5.4 及快速 USB-C 充电功能。

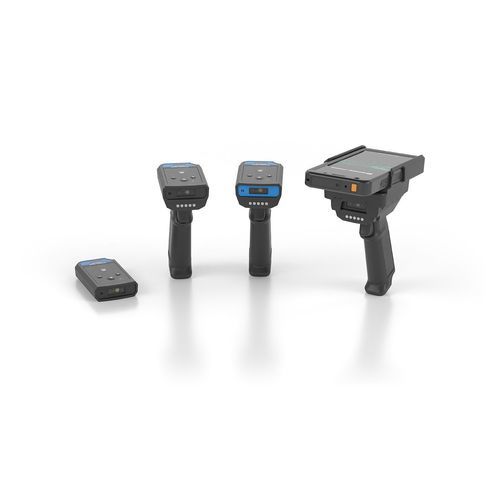

外观 / 变体

• Pocket Mode – 独立便携扫描器（最小且最轻）
• Grip – 在 Pocket 基础上增加人体工程学扳机手柄
• Grip+ – 面向工业 HMI 系统集成的 HMI 版本，并支持可选的区内充电（仅限 Flex Range）
• Smart Grip – 带座托的 Grip，可容纳 Smart-Ex® 智能手机（可在 Grip/Grip+ 之间转换）

主要特性

• Honeywell FlexRange™ N6803FR（Flex Range）和 N6803LR（Long Range）扫描引擎
• 两种扫描距离：Flex Range（最大 10 m）和 Long Range（最大 25 m）— Grip+ 仅支持 Flex Range
• 可读取主流 1D/2D 码，包括 QR、Data Matrix、PDF417 及多种邮政条码
• Bluetooth® 5.4（含 BLE）用于与设备和系统的无线配对
• 快速 USB Type-C 充电；Grip / Grip+ / Smart Grip 可选配磁性充电针和底座；Grip+ 支持通过专用 HMI 接口进行区内充电
• 1430 mAh 锂离子电池，可满足整班工作需求
• 坚固防护：符合 EN/IEC 60529 的 IP68
• 体积小、重量轻且符合人体工学，适合长期不间断使用

配置与使用
针对 Zone 1（DZ1）和 Zone 2（DZ2）区域提供多种配置，支持 Flex Range 与 Long Range，并提供 Pocket、Grip、Grip+ 与 Smart Grip 机型。Smart Grip 可装载 Smart-Ex® 智能手机以实现集成移动工作流程。产品支持内置电池与存储的独立运行，以便灵活使用。

包装清单

• 扫描器（视机型而定）
• USB-C 充电线
• 文档资料
• Grip（仅适用于 Ident-Ex 02 Grip、Grip+ 和 Smart Grip）
• Cradle（仅适用于 Ident-Ex 02 Smart Grip）

配置表
Article No. | Configuration Code | Model
70198683-100000 | IDENT-EX02-DZ1-AI--F-P00-00-.. | DZ1, Flex Range, Pocket
70198683-100001 | IDENT-EX02-DZ1-AI--F-G00-00-.. | DZ1, Flex Range, Grip
70198683-100002 | IDENT-EX02-DZ1-AI--F-H00-00-.. | DZ1, Flex Range, Grip+
70198683-100003 | IDENT-EX02-DZ1-AI--L-P00-00-.. | DZ1, Long Range, Pocket
70198683-100004 | IDENT-EX02-DZ1-AI--L-G00-00-.. | DZ1, Long Range, Grip
（按相同模式提供更多 DZ2 / Smart Grip 变体）

应用与集成
Ident-Ex 02 适用于仓储与物流、生命科学与制药（HMI 版本）、精细化工、资产追踪、操作员巡检以及维护/检查等行业的扫描、成像与 AutoID 任务。Grip+ 专为与工业 HMI 系统集成而设计，并可通过兼容 HMI 接口充电。

技术规格

• 扫描引擎：Honeywell FlexRange™ N6803FR 和 N6803LR
• 读取距离：Flex Range 最远 10 m；Long Range 最远 25 m
• 视野：Flex Range 48° x 21°（近）/ 20° x 12°（远）；Long Range 48° x 21°（近）/ 13.7° x 7.6°（远）
• 分辨率：Flex Range 1920 x 800 px（近）/ 1280 x 800 px（远）；Long Range 1920 x 800 px
• 扫描速率：Flex Range 默认 40 fps（最高 60 fps）；Long Range 默认 30 fps
• 瞄准器：Flex Range 绿色激光点；Long Range 红色激光点（2 级）
• 照明：白色
• 支持的码制：线性（Codabar、Code 128、Code 39、Code 93、EAN/JAN、Interleaved 2 of 5、MSI、GS1 Databar、UPC 等）、2D Stacked（PDF417、MicroPDF417、Codablock）、2D Matrix（Aztec、Data Matrix、QR Code、MaxiCode、Han Xin 等）、邮政（Australian Post、British Post、Canada Post、China Post、Japan Post、Korea Post、Netherlands Post、Planet Code、Postnet）
• 通信：Bluetooth® 5.4（BLE）
• 电池：Li‑Ion 1430 mAh（可支持整班运行）
• I/O 端口：USB-C；Grip / Grip+ / Smart Grip 额外提供磁性充电针
• 防护等级：IP68（防持续浸没：1.5 m，45 分钟），符合 EN/IEC 60529
• 重量：Pocket 约 162.5 g；Grip / Grip+ 约 280.5 g；Smart Grip 约 356 g（不含手机）
• 尺寸（长 x 宽 x 高）：Pocket 98.4 x 57.11 x 20.4 mm（含按键 21.63 mm）；Grip / Grip+ 113 x 57 x 151 mm；Smart Grip 128 x 90 x 190 mm（不含手机）
