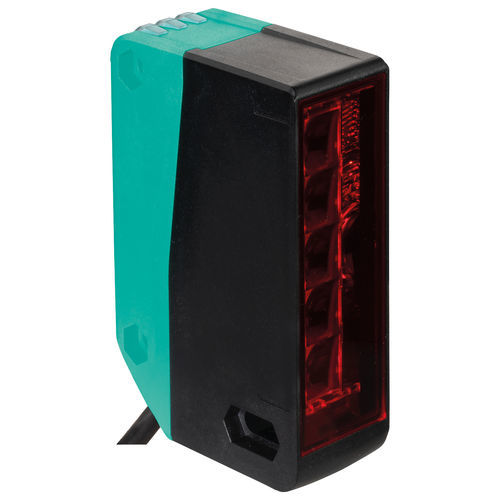

回归反射光电探测器 OGR4000-R305-2EP-IO-0,3M-V1

矩形LED红光

主要优势: - 标准光电传感器外壳中的五光束反射区光电传感器 - 明亮且高度可见的发射光束确保传感器的便捷对准 - 无论物体纹理如何，均能可靠检测所有表面 - 对于非常平坦且形状不规则的小物件，提供可靠的检测 - 在整个检测区域内，从2毫米开始的恒定物体检测 产品描述: 反射区光电传感器，红光，最大检测范围4米，光场高度60毫米，IO-Link接口，2个推拉输出，带M12插头的固定电缆 技术数据: - 有效检测范围: 标准模式: 0 ... 4米; 高分辨率: 0 ... 2米 - 反射器距离: 0.2 ... 4米 H85-2反射器 - 阈值检测范围: 4米 - 检测范围: 见表 - 参考目标: H85-2反射器 - 光源: LED - 光类型: 调制可见红光 - LED风险组标识: 豁免组 - 场高度: 60毫米 - 场宽度: 12毫米 - 物体尺寸: 最小2毫米, 3毫米, 5毫米, 8毫米, 10毫米; 在检测范围内位置无关的检测 - 光束数量: 5 - 开口角: +/- 2 ° - 环境光限制: EN 60947-5-2 - 分辨率: 见表 功能安全相关参数: - MTTFd: 674年 - 任务时间 (TM): 20年 - 诊断覆盖率 (DC): 0 % 指示器/操作手段: - 操作指示器: 绿色LED: 常亮 - 电源开启; 闪烁 (4Hz) - 短路; 闪烁伴随短暂中断 (1 Hz) - IO-Link模式 - 功能指示器: 黄色LED: 常亮: 光路清晰; 常灭: 检测到物体; 闪烁 (8 Hz) - 补偿结束 - 控制元件: Teach-In键; 操作模式选择用5步旋转开关 电气规格: - 工作电压 (UB): 10 ... 30 V DC; IO-Link模式: 18 ... 30 V DC - 波纹: 最大10 % - 空载供电电流 (I0): 24 V供电电压下< 35 mA - 保护等级: III 接口: - 接口类型: IO-Link - IO-Link修订版: 1.1 - 设备配置文件: 识别和诊断 - I&D; 智能传感器 - SSP 2.1 - 过程数据: 输入8位 (开关信号1位，稳定性报警1位，测量值6位); 输出2位 (传感器控制功能1位，评估控制功能1位) - 供应商ID: 1 (0x0001) - 设备ID: 0x101001 (1052673) - 传输速率: COM2 (38.4 kBit/s) - 最小周期时间: 2.3 ms - SIO模式支持: 是 - 兼容的主端口类型: A类，B类 (使用3针适配器或3线电缆) 输出: - 开关类型: 可调; 默认: C/Q - 引脚4: NPN常开/暗开，PNP常闭/亮开，IO-Link; /Q - 引脚2: NPN常闭/亮开，PNP常开/暗开 - 信号输出: 2个推拉 (4合1) 输出，短路保护，反极性保护，过电压保护 - 开关电压: 最大30 V DC - 开关电流: 最大100 mA - 电压降 (Ud): ≤ 1.5 V DC - 开关频率 (f): 标准模式: 500 Hz，高分辨率: 250 Hz - 响应时间: 标准模式: 1 ms，高分辨率: 2 ms 合规性: - 通信接口: IEC 61131-9 / IO-Link V1.1.4 - 产品标准: EN 60947-5-2 认证和证书: - UL认证: E87056, cULus Listed, 2类电源, 类型评级1 - CCC认证: 额定电压≤36 V的产品不需要 环境条件: - 环境温度: -40 ... 60 °C (-40 ... 140 °F); 教学期间的最低温度: -30 °C; 教学后的允许温度变化: ±20 K - 储存温度: -40 ... 70 °C (-40 ... 158 °F) 机械规格: - 保护等级: IP67 - 连接: 带M12 x 1, 4针连接器的300 mm固定电缆 - 材料: 外壳: PC (聚碳酸酯); 光学面: 塑料板 - 重量: 104 g - 尺寸: 高度: 89 mm; 宽度: 25.8 mm; 深度: 59.5 mm 产品合规性: - 欧洲 – CE - 美国 - cULus LISTED - IO-Link接口
