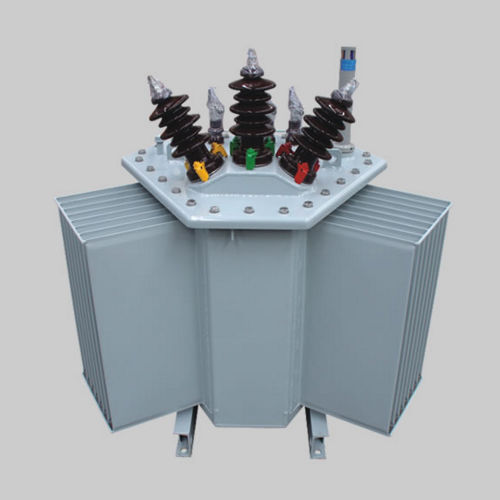

配电变压器 S13-M.RL

浸没式工业用于电网

S13型三维绕组铁芯变压器的容量范围为30-1600kVA。铁芯采用三相三柱结构，内、外框架均为包覆式。该变压器机械化程度高，叠片系数大。 高低压线圈在铁芯柱上连续绕制，因此同心度好，线圈缠绕紧密。主要技术经济指标已达到同类产品的国际先进水平。 S13系列绕组式配电变压器损耗低，其负载损耗与新型S11叠片式配电变压器相当。与GB/T6415-2008 1型相比，平均空载损耗降低了50%。其主要材料消耗低且重量轻。 空载电流小，磁通完全沿冷轧硅钢片网格方向排列。其低噪音水平较JBAT10088-2004标准值降低了约3-5dB，具有很强的抗短路能力及高可靠性。 夹紧元件主要对绕组施加张力，铁芯轭绝缘体和梯形垫片集成于一体，使变压器本体承受均匀压力。铁芯：采用30Q120冷轧硅钢片。 铁芯采用三相三柱结构，内框和外框均为包覆式，铁芯柱为多级阶梯式圆柱形横截面。包覆式铁芯在真空环境下进行退火和成形。上下夹紧件的螺栓用于张紧变压器本体。
