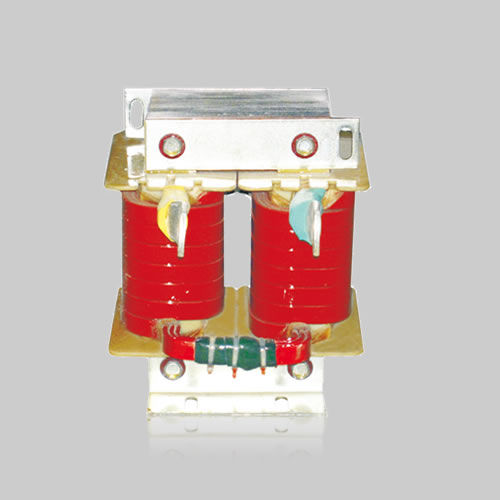

电力变压器 DCL

树脂浇注HVDC交流

滤波电抗器，也称为直流平波电抗器，应用于变流器的直流侧，流经电抗器的电流为含有交流分量的直流电流。它将直流电流的交流分量限制在一定范围内。 它应用于并联变流器的直流侧，用于降低间歇性限制并限制循环线路中的电流，还用于直流快速切断故障电流并限制电流上升率。它用于电流-电压型逆变器的直流平波环节，可用于电力平波整流以消除纹波。平波电抗器用于整流后的直流电路中。 整流电路的脉冲次数总是有限的，因此整个直流电压的输出中总是存在纹波。而纹波是有害的，需要通过平波电抗器加以抑制；直流输电系统均配备平波电抗器，其输出的直流电压接近理想状态。 平波电抗器与直流滤波器共同构成高压直流换流站的直流谐波滤波电路。平波电抗器串联连接在各换流器的直流输出端与直流回路之间，是高压直流换流站的重要设备之一。 平波电抗器与直流滤波器共同构成直流T型谐波滤波网络，可削减交流脉冲分量并滤除部分谐波，从而降低直流线路对通信的干扰，并避免谐波影响ADKUST的稳定性。 特性 直流平波电抗器主要用于改善电网电能质量并提高电路的功率因数。它主要由铁芯和线圈两部分组成，
