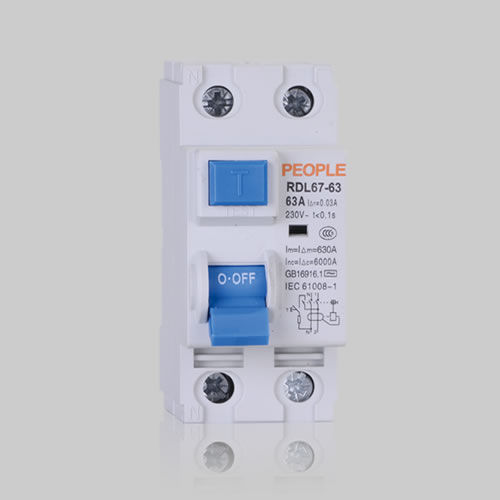

剩余电流动作断路器 / 热量 RDL67-63

接地故障漏电4极

RDL67-63系列电磁式漏电断路器主要适用于交流50Hz、额定工作电压为230V或400V的电路， 额定电流最高达63A的交流50Hz电路中，用于间接保护人员免受漏电伤害，并防止因设备或电路绝缘损坏导致的接地故障引发火灾。 RDL67-63系列电磁式漏电断路器（其中RDL67型）的漏电保护性能无需辅助电源，且不受电网电压影响。 结构与工作原理 该系列剩余电流断路器由主开关、零序电流互感器、漏电脱扣器及测试装置组成，并封装在塑料外壳内。 当发生漏电和触电时，只要剩余电流或漏电流达到额定剩余动作电流，零序电流互感器就会输出信号驱动漏电脱扣机构动作，从而切断电源，提供漏电和触电保护。电子断路器的工作原理见图1。 正常工作条件和安装环境 3.1 温度：不高于+40 ºC，不低于-5 ºC，平均温度不高于+35 ºC。 3.2 安装地点的海拔高度不超过2000米。 3.3 相对湿度：当温度为+40 ºC时，不超过50%。在较低温度下，产品可承受更高的湿度，
