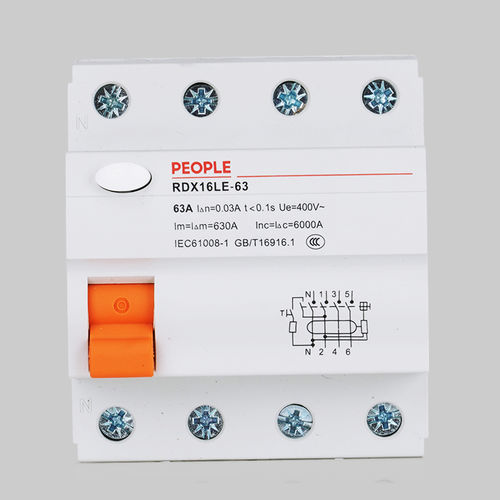

剩余电流动作断路器 / 磁性-热 RDX16LE-63

接地故障接地漏电漏电

RDX16LE系列漏电断路器，主要适用于交流50Hz、额定工作电压为230V或400V的电路， 额定电流最高达63A的交流50Hz电路中，用于间接保护人员免受漏电伤害，并防止因设备或电路绝缘损坏导致的接地故障引发火灾。 正常工作条件和安装环境 3.1 温度：不高于+40 ºC，不低于-5 ºC；当温度为+20 ºC时， 下限温度为+40 ºC。 该产品可承受较高湿度，但在湿度变化时应采取特殊措施，且平均温度不得高于+35 ºC。 3.2 安装地点的海拔高度不超过2000米。 3.3 相对湿度：不超过50%；当温度在一定范围内时，产品可承受90%的相对湿度。 因温度变化而产生的冷凝 3.4 污染等级：2级 3.5 电磁环境：B级 3.6 安装场所的磁场在任何方向上均不应大于地磁场。 3.7 安装方式：TH35-7.5，配电箱或配电柜。 3.8 安装：安装平面与垂直平面之间的夹角不超过5。 3.9 安装条件：安装地点应无强烈冲击和振动，且处于无危险（无爆炸）的环境中。 3.10 安装类型：2、3类 结构与工作原理 本系列剩余电流断路器由主开关、零序电流互感器、漏电脱扣器及测试装置组成，并封装在塑料外壳内。
