完全电动式折弯机 Isola

管道用于管道自动

产品概述

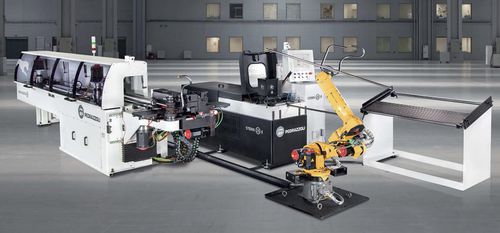

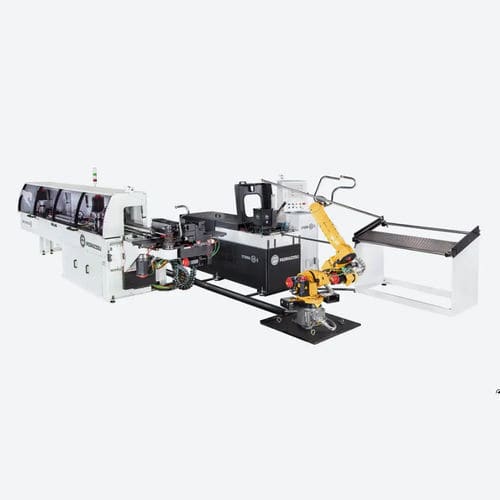

IBP PEDRAZZOLI 自动化工作单元是用于管材弯曲与端部成形自动化的集成系统。IMS.4 监控软件与基于 Fanuc 的数控系统通过单一 HMI 管理从管材上料到成品排出的一体化生产流程。支持通过网络摄像头和 VoIP 进行远程协助。

主要特性

• 模块化且灵活的布局，便于与自动送料器及外围设备集成
• 多半径弯曲过程中的重复性与精度
• 通过工艺集成与机器人搬运提升生产效率

上料槽

• 将管材输送至弯曲工位
• 单人操作按管长进行调整
• 可集成自动上料器以提高运行自主性

弯曲

• 10 轴全电动控制，支持多半径弯曲，顺时针与逆时针均可
• 自动刀具调整，实现快速换装并减少停机时间

端部成形

• 多样化的端部成形能力，适用于不同工件
• 可选的螺母插入工序，兼容多种螺母型号
• 专用螺母上料槽，带可扩展料仓

视觉与质量控制

• 配备 P-CAM 的视觉系统，用于检测与在线质量控制

机器人与搬运

• Fanuc 机器人用于工件搬运及与机床联动
• 双夹具用于组合操作与并行任务
• 实现搬运功能与质量控制功能的集成

软件与控制
设备由 IMS.4 管理软件监督，结合 Fanuc 的驱动、伺服与数控系统，提供确定性性能和清晰的工艺监控。

技术参数

• 产品名称：Isola automatizzata
• 控制软件：IMS.4
• 数控：Fanuc 驱动、伺服与 CNC
• 弯曲轴数：10 轴全电动控制用于多半径弯曲
• 弯曲方向：顺时针与逆时针
• 工装：自动刀具调整以实现快速换装
• 上料：管材上料槽，可选自动上料器
• 端部成形：集成端部成形，支持可选螺母插入及扩展料仓
• 质量控制：P-CAM 视觉系统
• 机器人：Fanuc 机器人，带双夹具
• 远程支持：通过网络摄像头和 VoIP 的远程服务
