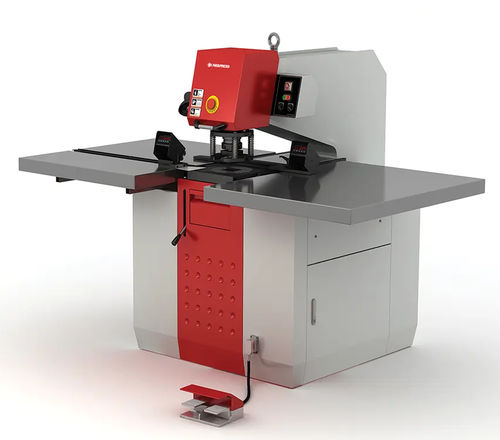

自动冲床 HPM-63S

液压金属薄板冲压

产品概述
PAYAPRESS HPM-63S 是一台单人操作的自动板金冲孔与切角机，适用于面板、开关柜、电梯及排风设备外壳的精密冲孔、角切和通风孔加工。双作用 16 吨油压系统（200 bar）通过 63 cm 的深喉对厚度达 2 mm 的钢板进行冲孔与切割。约 1,200 kg 的重型机架与可调节的 70 mm 行程保证加工稳定性与重复性。配备激光中心定位器与可选数字位置显示器以提高定位速度与精度。

操作与定位

• 简洁的人机操作界面，适合单人操作。
• 可选数字标尺显示器，用于 X/Y 轴位置显示。
• 手动 Y 轴锁定，可在不重置板料的情况下进行连续打孔。
• 每轴设有固定 HOME 点（X 在行程右端，Y 在冲程末端），由电感传感器检测以实现重复定位。

模具与工装
采用模块化模具系统，模具由可更换部件组成（冲头、模座、连接件、锁紧螺母），仅更换磨损部件以降低工装成本。常见模具类型包括：

• 圆形模 — 最大 Ø34 mm，用于指示灯孔、M4 及以上螺栓孔和电缆密封
• 小型方形模（7×7、9×9、15×15 mm）— 替代螺钉与夹具
• 22×22 mm 方形模 — 开关柜历史标准，按需提供
• 微型保险丝模 — 常用于配电箱，涂漆后可略放大
• 直切方模 — 用于平行切割的经济方案
• 92×92 mm 电流表模 — 常见定制模具
• 凸起（沉孔）模 — 用于形成安装间隙或面板拼接的凸台
• 锁具模 — Siemens 型、手提箱型、Mito 型等
• 通风百叶模 — 双排和三排变体，通过参考标记对齐
• 角切模 — 简单切角（标准至 50 mm）、双折或完全定制

选择理由
HPM-63S 将冲孔、切角、角成形与通风操作整合于一体，模块化模具与较低的工装成本以及简便的操作使其适合面板与开关柜的生产环境。必要时可与专用角成型机配套使用以承担专门角工序。

附加功能

• 激光中心定位器以实现精确孔位
• 快速更换模具以缩短换模时间
• 紧急停止按钮保障操作安全
• 可选数字 X/Y 标尺显示器和手动 Y 轴锁以支持连续打孔

技术参数

• 型号：HPM-63S
• 类型：板金冲孔与切角机（单人操作）
• 冲压力：16 吨（双作用液压）
• 工作压力：200 bar
• 最大加工板厚：最高 2 mm（碳钢、结构钢、不锈钢）
• 喉深：63 cm
• 冲程：70 mm 可调
• 机架重量 / 稳定性：约 1,200 kg
• 额定电压：380 V AC
• 总功率：3 kW
• 频率：50 Hz
• 液压油容量：30 L
• 模具最大尺寸：Ø133 mm（圆形）— 130 × 110 mm（方形）
• 最大圆孔能力：至 34 mm
• 最大加工宽度 / 送料能力：1,200 mm
• 所需操作员：1
