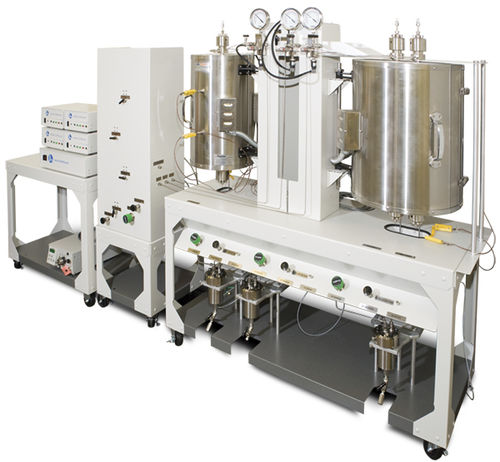

气体到燃料转换反应器

工艺流程催化并行合成法

该系统包括三个管状反应器，可根据需要配置为严格平行操作或级联安排，其中一个反应器的产品立即被引导到第二个反应器。这种类型的系统可以支持反应方案，包括但不限于费希尔-托普斯工艺、甲烷化反应、蒸汽重整和其他类似工艺。 Fisher-Tropsch工艺将一氧化碳和氢气转化为可以替代石油产品的油或燃料。该反应使用一种基于铁或钴的催化剂，并以煤或木质材料的部分氧化为燃料，如乙醇、甲醇或合成气。这种反应方案为生产经济的可再生运输燃料提供了一条有希望的途径。通过仔细控制温度和氧气含量，产生的产品可以从合成气到 "绿色柴油"。 该系统的独特功能之一是一个气体混合子系统，能够混合多达四种反应气体，然后通过专用的质量流量控制器将这种混合的混合物输送到三个反应器中的每一个。 每个反应器的下游组件包括一个热交换器/冷凝器、一个气/液分离器（产品接收器）和一个全自动背压调节器。该系统包括支持通过高压计量泵引入液体反应物。该系统通过增加高度通用的4871工艺控制器实现了完全自动化。
