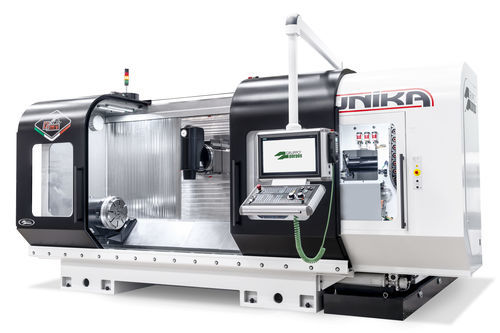

5轴加工中心 UNIKA立式用于钢材用于铝
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 加工材料
- 用于钢材, 用于铝, 铝合金用, 用于钛合金, 用于轻合金, 用于不锈钢
- 结构
- 立柱移动式, 倾斜旋转台式, 旋转台式
- 主轴头
- HSK-63-A
- 相关功能
- 铣削, 旋转式
- 应用
- 用于航空航天业, 用于航空工程, 用于航空工业, 用于钛, 涡轮叶片加工, 单块叶片盘
- 其他特性
- 高速, 高性能, 高效率, 快速进给, 紧凑型, 高精度, 高刚性, 线性电动机式, 可自动更换工具
- X轴
最多: 2,000 mm
(78.74 in)最少: 600 mm
(23.62 in)- Y轴
最多: 800 mm
(31.5 in)最少: 300 mm
(11.81 in)- Z轴
最多: 800 mm
(31.5 in)最少: 450 mm
(17.72 in)- 转速
最多: 20,000 rpm
(125,664 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 输出功率
最多: 55 kW
(74.78 hp)最少: 0 kW
(0 hp)- X轴进给速度
最多: 60,000 mm/min
(39.37 in/s)最少: 0 mm/min
(0 in/s)- Y轴进给速度
最多: 60,000 mm/min
(39.37 in/s)最少: 0 mm/min
(0 in/s)- Z轴进给速度
最多: 60,000 mm/min
(39.37 in/s)最少: 0 mm/min
(0 in/s)
产品介绍
概述
用于叶片加工的高速加工中心，具有移动立柱、box-in-box 结构和全轴线性电机。UNIKA BLADE 专为航空航天、发电和透平机械领域的叶片高精度加工而设计。得益于 box-in-box 结构和所有轴上的线性电机，确保了刚性、高动态特性和几何稳定性（包括在对钛合金和高温合金等难加工材料进行五轴加工时）。
主要功能
应用
文档
提供小册子（不含链接）。
特性 / 技术规格
用于叶片加工的高速加工中心，具有移动立柱、box-in-box 结构和全轴线性电机。UNIKA BLADE 专为航空航天、发电和透平机械领域的叶片高精度加工而设计。得益于 box-in-box 结构和所有轴上的线性电机，确保了刚性、高动态特性和几何稳定性（包括在对钛合金和高温合金等难加工材料进行五轴加工时）。
主要功能
- 带 box-in-box 结构的移动立柱
- 所有轴采用线性电机
- 配备扭矩直驱电机的一到两个旋转工作台
- 为高速粗加工和气动轮廓的极端精加工而设计
- 支持托盘化（palletization）
应用
- 汽车
- 航空航天
- 通用工程
- 发电
- 航天
文档
提供小册子（不含链接）。
特性 / 技术规格
- 纵向行程：1,100 • 1,700 • 2,000 mm
- 横向行程：600 • 800 mm
- 垂直行程：600 • 800 mm
- 进给速度：0 ÷ 60,000 mm/min
- 主轴：最大 55 kW • 175 Nm • 20,000 rpm
- 主轴锥度：HSK-63A（配置中也可选 ISO40 / HSK-63A）
- 标称最大扭矩：175 Nm
- 工作台驱动：扭矩直驱（用于旋转工作台）
- 结构：box-in-box 用于高刚性和几何稳定性
- 材料适用性：适用于钛合金和高温合金的五轴加工
