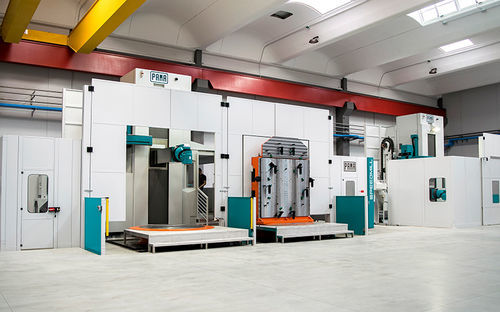

3轴数控铣床 SPEEDMILL series

卧式立柱用于大型工件

概述
PAMA Speedmill 卧式铣床适用于需要卧式加工的中大型工件加工。机型在振动阻尼、轴动态响应、高速主轴和工件尺寸精度方面具有针对性设计。

设计与结构
机床采用热对称的立柱结构，主轴箱居中安装，X、Y 轴采用滚子导轨以发挥轴的动态性能。工作梁（ram）在主轴箱内由静压垫支撑，并配备实时反馈系统以补偿温度变化引起的伸长，从而在振动发生处提高定位精度和刚性。

热控与润滑
CNC 接头头部通过受控温度的流体循环实现热稳定。为实现高转速、高精度和运动部件的耐磨性，润滑采用气油或空调油循环系统。

配置选项

• 多种铣削或车削工作台可选
• 多种刀库以及刀具和 CNC 接头头部用的刀库可选

CNC 控制
该系列可按生产要求选配 Siemens、Heidenhain 或 Fanuc 数控系统。

技术信息（摘要）
X 轴行程（立柱）：5000 mm
Y 轴行程（主轴箱）：2000 - 5000 mm
Z 轴行程（ram）：1200 - 2000 mm
Ram 截面：430x430 - 500x500 mm
主轴传动：直驱（Direct Drive）
主轴功率（S1）：66 - 90 kW
主轴转矩（S1）：822 - 2494 Nm
主轴转速：4000 - 6000 rpm
万能头 - 主轴功率（S1）：37 / 50 kW
万能头 - 主轴转矩（S1）：1000 / 1200 Nm
万能头 - 主轴转速：6000 rpm
万能头 - A/C 轴定位：360000 n°
X、Y、Z 轴快移：高达 35000 mm/min

特性 / 技术规格

• 热对称立柱，主轴箱居中安装
• X、Y 轴滚子导轨
• ram 由静压垫导向，具备实时温度补偿
• CNC 接头头部通过受控流体循环进行热稳定
• 润滑采用气油或空调油循环系统
• ram 行程（Y）可达 5000 mm；ram Z 行程在 1200 至 2000 mm 之间
• ram 截面选项：430x430 mm；500x500 mm
• 主轴转速：4000 - 6000 rpm；万能头可达 6000 rpm
• 主轴功率范围：主主轴 66-90 kW；万能头 37/50 kW
• 主轴转矩范围最高达 2494 Nm
• 快移可达 35000 mm/min
