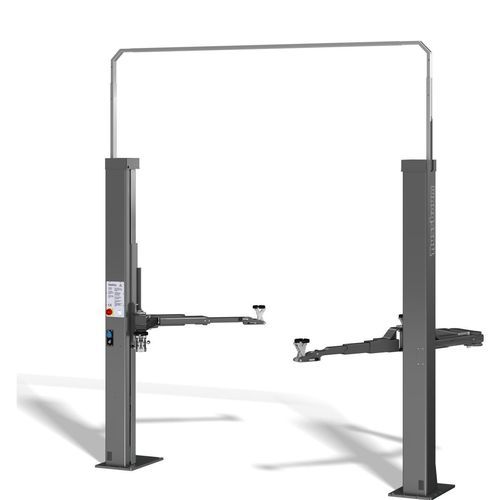

双柱汽车升降平台 SMART 2.35 SL OTTO MM

3.5吨机电车用

产品概述 双柱电动举升机 SMART LIFT 2.35 SL OTTO MM，丝杠驱动，载重3500 kg，配备OTTO MM支撑臂，具备三重安全系统。该机型为高强度日常使用的维修车间设计，最小总高为2892 mm，适用于低净空车间，并提供灵活的安装宽度。柱间电缆可埋地布线或通过柱顶可调高度的电缆桥架布设。

主要特点

• 升起时间：46 秒；下降时间：40 秒
• 载重能力：3500 kg
• OTTO MM支撑臂可到达多种车型的安装点
• 宽度与高度可调，最小占用空间小
• 适用于低车间净高，最小总高2892 mm
• 柱内标配压缩空气接口和220 V插座
• 标配Nussbaum NT与HyperFlow®专利技术
• 每台设备出厂前均进行负载测试
• 含CE停止装置

交付范围

• 带可调电缆桥的举升机主体
• 非对称支撑臂：2支长臂（双铰接）和1支短臂（双伸缩）
• Mini-Max支撑盘
• 能源套件：E-set（230 V / 压缩空气）集成在控制柱中

安装要求

• 基础：200 mm C20/25 常规配筋
• 12个膨胀螺栓 BM12-20/80/40（根据基础不同，详见手册）
• 电气连接：3 Ph, N + PE, 400 V, 50 Hz，16 A 慢断熔断器
• E-set的压缩空气接口（可选）
• 现场卸货要求

结构与安全 丝杠承载螺母系统由旋转丝杠和低磨损的Nylatron®提升螺母组成。主螺母下方设有第二安全螺母以增加保护。支撑臂配备自动锁定装置。提升螺母提供目视磨损检查以便检验。柱体和支撑臂经焊接、喷砂处理并涂覆灰色粉末涂层以长期防护污垢和天气侵蚀。

技术参数

• 额定载重：3500 kg
• RAL颜色：RAL 7016
• 最低支撑高度：90 - 185 mm
• 前臂长度：980 - 600 mm
• 后臂长度：995 - 1823 mm
• 升起时间：46 秒
• 下降时间：40 秒
• 提升高度：2060 mm
• 总高：2892 mm
• 总宽：3350 mm
• 柱间净距：2470 - 2766 mm
• CE停止：是
• E-Set：是
• 电气连接 (Ph/V/Hz)：3 Ph, 400 V, 50 Hz
• 熔断保护：16 A 慢断
• 电机功率：2 × 1.5 kW
