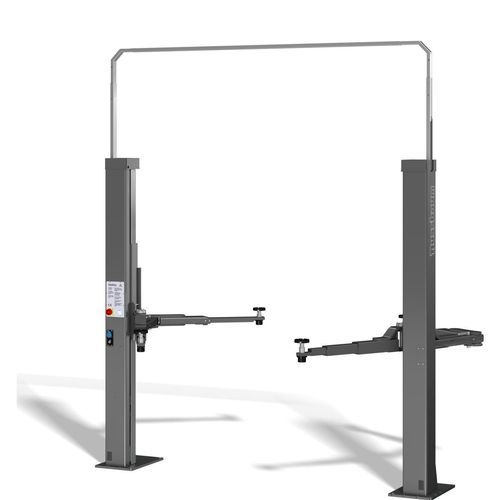

双柱汽车升降平台 SMART 2.35 SL OTTO

3.5吨机电车用

SMART LIFT 2.35 SL OTTO

概述
带丝杠驱动和 OTTO 支撑臂的双柱电动升降机 SMART LIFT 2.35 SL OTTO，额定载荷 3500 kg，配备三重安全系统。为繁忙的专业维修车间设计，适合连续日常使用，具有较低的最低高度和可调安装宽度以便灵活集成。柱间电缆可埋地布线或通过可调高度的上部电缆桥布置。

支撑臂
OTTO 支撑臂组合由一个长的单式伸缩双铰臂和一个短的双伸缩臂组成，可覆盖广泛的车型和重量等级，便于接近低位举升点并适应如 SUV 等较大车辆。

主要特点

• 上升时间：46 秒；下降时间：40 秒
• 载重能力：3500 kg
• 宽度与高度可调，最小占用空间小
• 适用于低天花板（最小总高 2892 mm）
• 柱内标配压缩空气接口和 220 V 插座
• 每台设备出厂前均进行单独负载测试
• 包含 CE-Stop；可选 E-Set（230 V / 压缩空气）
• 颜色 RAL：RAL 7016；电机功率：2 x 1.5 kW

操作与安全
丝杠-承载螺母系统由旋转丝杠和低磨损的 Nylatron® 提升螺母组成。主螺母下方配有第二安全螺母以提供额外保护。支臂由自动锁定装置固定，提升螺母配备目视磨损检查功能，便于用户检测。

结构与表面处理
立柱和支臂在专用焊接车间焊接、喷丸处理并采用灰色粉末涂层（RAL 7016）喷涂，确保持久防护，抵御污垢和气候影响。

交付范围
带可调电缆桥的升降机、非对称伸缩 OTTO 支臂、安装在臂上的 4 个固定转盘、CE-Stop；能源套件为可选项：控制立柱内的 E-Set（230 V / 压缩空气）。

安装要求
基础：200 mm C20/25 标准配筋；12 个膨胀螺栓（BM12-20/80/40，视基础而定，详见手册）。电气连接：3 Ph、N + PE、400 V、50 Hz、16 A 延时熔断器。E-Set 选项需压缩空气接口。需准备卸货与安装作业。

技术参数
载重能力：3500 kg
最低旋转高度：115 - 190 mm
前臂长度：1160 - 570 mm
后臂长度：995 - 1823 mm
上升时间：46 秒
下降时间：40 秒
提升高度：1990 mm
总高（最小 / 安装）：2892 mm
总宽：3350 mm
柱间净距：2470 - 2766 mm
CE-Stop：是
E-Set：可用（选项）
电气连接（Ph/V/Hz）：3 Ph，400 V，50 Hz
熔断器保护：16 A slow-blow
电机功率：2 x 1.5 kW

型号 / 规格

• 型号：SMART LIFT 2.35 SL OTTO
• 载重能力：3500 kg
• 提升高度：1990 mm
• 最低旋转高度：115 - 190 mm
• 前臂长度：1160 - 570 mm
• 后臂长度：995 - 1823 mm
• 总高（最小）：2892 mm
• 总宽：3350 mm
• 电源：3 Ph，400 V，50 Hz（16 A slow）
• 电机功率：2 x 1.5 kW
• CE-Stop：标配
• E-Set：选项
