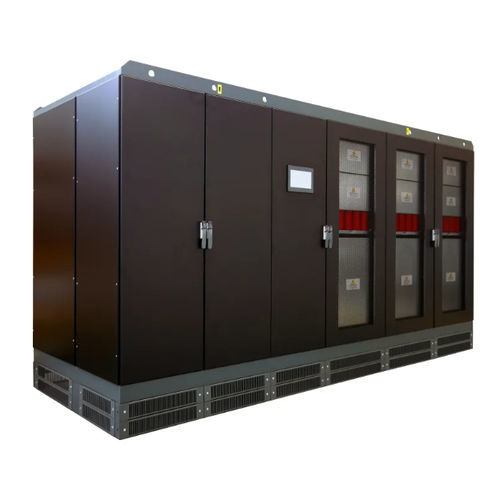

自动补偿器 OXYGEN

产品概述
Oxygen 是一系列用于工业电力系统的电压下陷（sag）补偿器。额定范围 200–2500 kVA。技术方案可在少于 3 ms 的时间内恢复最长可达一分钟的电压下陷。

主要特性

• 功率范围：200–2500 kVA（提供多种系列和额定功率）。
• 快速补偿电压下陷：可在少于 3 ms 的时间内处理最长 1 分钟的下陷。
• 电压调节：IGBT 控制（双变换技术）。
• 能量参数调节：相独立控制。
• 可选目标电压：380–400–415 V（440–460–480 V）。
• 输出电压精度：±0.5%。
• 允许负载变化：最高 100%。
• 允许负载不平衡：100%。
• 允许过载：110% 持续，120% 持续 60 s，>120% 自动旁路保护。
• 冷却：强制通风。
• 安装：室内。
• 通信：MODBUS TCP/IP。
• 过电压保护：输入侧 I 类浪涌保护器，输出侧 II 类浪涌保护器。
• 附加保护：自动旁路保护。
• 仪表：10" 触摸屏，多语言（可按需通过同一以太网网络上的专用软件实现远程访问）。
• 颜色：RAL 9005。
• 工作环境温度：0/+40°C；存储：0/+60°C。
• 最高相对湿度：<95%（无冷凝）。

变型 - Oxygen 10-40（汇总）
型号 | 重量 (kg) | 额定功率 (kVA) | 最大输入电流 (A) | 额定输出电流 (A)
200-10-40 | 1200 | 200 | 321 | 289
250-10-40 | 1250 | 250 | 401 | 361
320-10-40 | 1250 | 320 | 513 | 462
400-10-40 | 1400 | 400 | 642 | 577
500-10-40 | 1650 | 500 | 802 | 722
630-10-40 | 2200 | 630 | 1010 | 909
800-10-40 | 3200 | 800 | 1283 | 1155
1000-10-40 | 4000 | 1000 | 1604 | 1443
1250-10-40 | 4600 | 1250 | 2005 | 1804
1600-10-40 | 5100 | 1600 | 2566 | 2309
2000-10-40 | 5600 | 2000 | 3208 | 2887
2500-10-40 | 6100 | 2500 | 4009 | 3609

变型 - Oxygen 15-50（汇总）
型号 | 重量 (kg) | 额定功率 (kVA) | 最大输入电流 (A) | 额定输出电流 (A)
200-15-50 | 1310 | 200 | 340 | 289
250-15-50 | 1330 | 250 | 425 | 361
320-15-50 | 1650 | 320 | 543 | 462
400-15-50 | 2200 | 400 | 679 | 577
500-15-50 | 3000 | 500 | 849 | 722
630-15-50 | 3500 | 630 | 1070 | 909
800-15-50 | 4400 | 800 | 1359 | 1155
1000-15-50 | 5100 | 1000 | 1698 | 1443
1250-15-50 | 5600 | 1250 | 2123 | 1804
1600-15-50 | 6100 | 1600 | 2717 | 2309

数据手册
每种变型均提供数据手册（每个型号/功率一份）。

技术规格

• 频率：50 Hz ±5%（60 Hz ±5%）。
• 电压调节：IGBT 控制（双变换技术）。
• 能量参数调节：相独立控制。
• 可选目标电压：380–400–415 V（440–460–480 V）。
• 输出电压精度：±0.5%。
• 允许负载变化：最高 100%。
• 允许负载不平衡：100%。
• 冷却：强制通风。
• 工作环境温度：0/+40°C。
• 存储温度：0/+60°C。
• 最高相对湿度：<95%（无冷凝）。
• 允许过载：110% 持续，120% 持续 60 s，>120% 自动旁路保护。
• 颜色：RAL 9005。
• 仪表：10" 触摸屏，多语言；同一以太网网络上的专用软件可实现远程访问（按需）。
• 安装：室内。
• 通信系统：MODBUS TCP/IP。
• 过电压保护：输入侧 I 类浪涌保护器；输出侧 II 类浪涌保护器。
• 附加保护：自动旁路保护。
