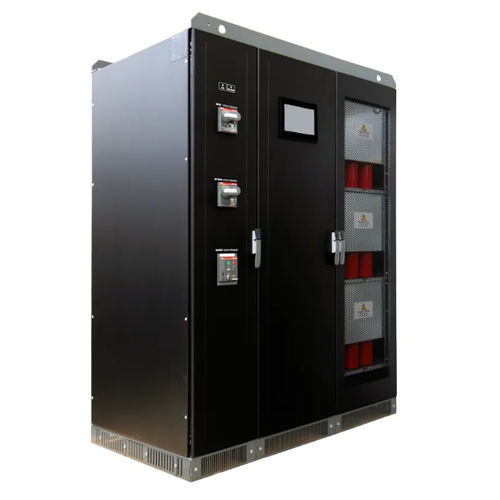

自动补偿器 OXYGEN K

产品概述
Oxygen K 为 200–2500 kVA 的电压骤降（SAG）补偿器。用于在 <3ms 内响应并可处理最长至 1 分钟的电压骤降。

产品类型
用于工业电源质量与供电连续性管理的 SAG 补偿器。

技术规格（摘要）
频率：50 Hz ±5%（60 Hz ±5%）
电压调节：IGBT 控制（双转换技术）
能量参数调节：各相独立控制
可选目标电压：380–400–415 V（440–460–480 V）
输出电压精度：±0.5%
允许负载变化：最高 100%
允许负载不平衡 [%]：100
冷却：强制通风
工作环境温度：0/+40°C
存储温度：0/+60°C
最大相对湿度：<95%（无凝结）
允许过载：110% 连续，120% 持续 60 s，>120% 自动旁路保护
颜色：RAL 9005

仪表

• 10 英寸触控面板，多语言；支持远程访问（需在同一以太网网络上通过专用软件配置，按需提供）

安装
仅限室内安装

通信系统
MODBUS TCP/IP

过电压保护

• 输入：I 类防浪涌保护器
• 输出：II 类防浪涌保护器

附加保护

• 自动旁路保护
• 输入自动断路器
• 带互锁断路器的旁路线路
• 输出互锁自动断路器

产品型号（类型 | 重量 (kg) | 额定功率 (kVA) | 最大输入电流 (A) | 额定输出电流 (A)）
200-10-40K | 1350 | 200 | 321 | 289
250-10-40K | 1400 | 250 | 401 | 361
320-10-40K | 1400 | 320 | 513 | 462
400-10-40K | 1600 | 400 | 642 | 577
500-10-40K | 1900 | 500 | 802 | 722
630-10-40K | 2700 | 630 | 1010 | 909
800-10-40K | 3500 | 800 | 1283 | 1155
1000-10-40K | 4500 | 1000 | 1604 | 1443
1250-10-40K | 5300 | 1250 | 2005 | 1804
1600-10-40K | 5800 | 1600 | 2566 | 2309
2000-10-40K | 6600 | 2000 | 3208 | 2887
2500-10-40K | 7200 | 2500 | 4009 | 3609
200-15-50K | 1435 | 200 | 340 | 289
250-15-50K | 1455 | 250 | 425 | 361
320-15-50K | 1775 | 320 | 543 | 462
400-15-50K | 2600 | 400 | 679 | 577
500-15-50K | 3300 | 500 | 849 | 722
630-15-50K | 4300 | 630 | 1070 | 909
800-15-50K | 5000 | 800 | 1359 | 1155
1000-15-50K | 5800 | 1000 | 1698 | 1443
1250-15-50K | 6600 | 1250 | 2123 | 1804
1600-15-50K | 7100 | 1600 | 2717 | 2309

技术特性 / 详细规格

• 可用功率范围：200–2500 kVA（取决于型号）
• 骤降响应时间：可在 <3ms 内解决最长 1 分钟的骤降
• 控制技术：IGBT，双变换拓扑
• 调节精度：±0.5%
• 通信：MODBUS TCP/IP
• 仪表：10 英寸触控面板，多语言；可按需远程访问
• 安装：室内
• 冷却：强制通风
• 工作温度：0 至 +40°C
• 存储温度：0 至 +60°C
• 湿度：<95% 无凝结
• 过载能力：110% 连续 / 120% 持续 60 s / >120% 自动旁路切换
• 保护措施：输入 I 类防浪涌、输出 II 类防浪涌、自动旁路、输入/输出互锁断路器
