金属保险螺母 OMBL 01六角形螺纹管件
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 六角形
- 材料
- 金属
- 其他特性
- 螺纹, 公制, 管件
- 标准直径
最少: 12 mm
(0.47 in)最多: 90 mm
(3.54 in)- 高度
最少: 2.8 mm
(0.11 in)最多: 10 mm
(0.394 in)- 宽度
最少: 15 mm
(0.59 in)最多: 100 mm
(3.94 in)
产品介绍
概述

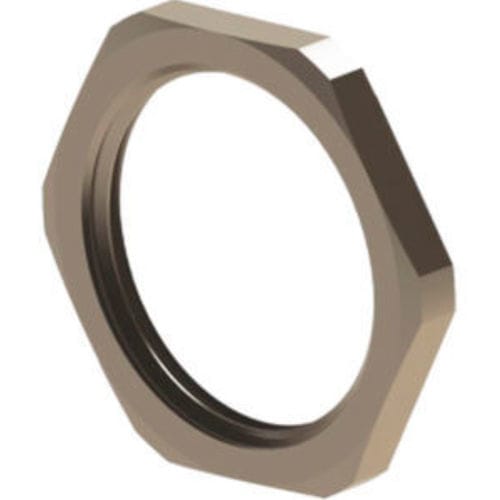

镀镍黄铜六角锁紧螺母，适用于紧固电缆密封套（presse-étoupes）。兼容公制螺纹（EN60423）和PG螺纹（DIN 40430）。提供多种尺寸，每个代号对应高度（H）和扳手尺寸，适用于常见电缆安装。
技术参数（公制螺纹表）
技术参数（PG 螺纹表）
特性 / 技术规格
镀镍黄铜六角锁紧螺母，适用于紧固电缆密封套（presse-étoupes）。兼容公制螺纹（EN60423）和PG螺纹（DIN 40430）。提供多种尺寸，每个代号对应高度（H）和扳手尺寸，适用于常见电缆安装。
技术参数（公制螺纹表）
- M12 x 1.5 | 代号: OMBL 01 | H: 2.8 mm | 扳手: 15 mm
- M16 x 1.5 | 代号: OMBL 02 | H: 3.0 mm | 扳手: 19 mm
- M20 x 1.5 | 代号: OMBL 03 | H: 3.5 mm | 扳手: 24 mm
- M25 x 1.5 | 代号: OMBL 04 | H: 3.5 mm | 扳手: 30 mm
- M32 x 1.5 | 代号: OMBL 05 | H: 4.0 mm | 扳手: 36 mm
- M40 x 1.5 | 代号: OMBL 06 | H: 4.0 mm | 扳手: 45 mm
- M50 x 1.5 | 代号: OMBL 07 | H: 5.0 mm | 扳手: 55 mm
- M63 x 1.5 | 代号: OMBL 08 | H: 5.0 mm | 扳手: 68 mm
- M70 x 2.0 | 代号: OMBL 09 - 70 | H: 7.0 mm | 扳手: 80 mm
- M72 x 1.5 | 代号: OMBL 09 - 72 | H: 7.0 mm | 扳手: 85 mm
- M72 x 2.0 | 代号: OMBL 09 - 72 -2 | H: 7.0 mm | 扳手: 85 mm
- M75 x 1.5 | 代号: OMBL 09 | H: 7.0 mm | 扳手: 90 mm
- M80 x 2.0 | 代号: OMBL 09 - 80 | H: 7.0 mm | 扳手: 90 mm
- M90 x 2.0 | 代号: OMBL 10 | H: 10.0 mm | 扳手: 100 mm
技术参数（PG 螺纹表）
- PG7 | OPBL 01 | H: 2.8 mm | 扳手: 15 mm
- PG9 | OPBL 02 | H: 2.8 mm | 扳手: 18 mm
- PG11 | OPBL 03 | H: 3.0 mm | 扳手: 21 mm
- PG13.5 | OPBL 04 | H: 3.0 mm | 扳手: 23 mm
- PG16 | OPBL 05 | H: 3.0 mm | 扳手: 26 mm
- PG21 | OPBL 06 | H: 3.5 mm | 扳手: 32 mm
- PG29 | OPBL 07 | H: 4.0 mm | 扳手: 40 mm
- PG36 | OPBL 08 | H: 5.0 mm | 扳手: 50 mm
- PG42 | OPBL 09 | H: 5.0 mm | 扳手: 60 mm
- PG48 | OPBL 10 | H: 5.5 mm | 扳手: 64 mm
特性 / 技术规格
- 材质：镀镍黄铜
- 形状：六角锁紧螺母
- 连接螺纹类型：公制（EN60423）和 PG（DIN 40430）
- 主要用途：用于紧固电缆密封套
- 可用公制尺寸及代号：M12x1.5 (OMBL 01), M16x1.5 (OMBL 02), M20x1.5 (OMBL 03), M25x1.5 (OMBL 04), M32x1.5 (OMBL 05), M40x1.5 (OMBL 06), M50x1.5 (OMBL 07), M63x1.5 (OMBL 08), M70x2.0 (OMBL 09 - 70), M72x1.5 (OMBL 09 - 72), M72x2.0 (OMBL 09 - 72 -2), M75x1.5 (OMBL 09), M80x2.0 (OMBL 09 - 80), M90x2.0 (OMBL 10)
- 可用 PG 尺寸及代号：PG7 (OPBL 01), PG9 (OPBL 02), PG11 (OPBL 03), PG13.5 (OPBL 04), PG16 (OPBL 05), PG21 (OPBL 06), PG29 (OPBL 07), PG36 (OPBL 08), PG42 (OPBL 09), PG48 (OPBL 10)
- 提供的尺寸：每个代号对应的 H（高度）和扳手尺寸（mm）
