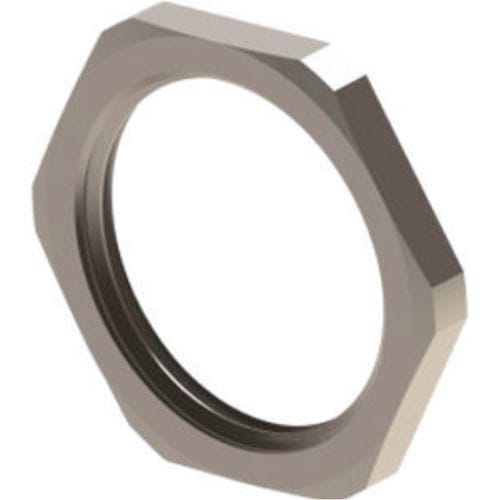

不锈钢保险螺母 OMSL 01六角形316L不锈钢电缆接头
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 六角形
- 材料
- 不锈钢, 316L不锈钢
- 其他特性
- 公制, 带PG螺纹, 电缆接头
- 标准直径
最少: 12 mm
(0.47 in)最多: 80 mm
(3.15 in)- 高度
最少: 2.8 mm
(0.11 in)最多: 10 mm
(0.394 in)- 宽度
最少: 15 mm
(0.59 in)最多: 100 mm
(3.94 in)
产品介绍
产品
六角不锈钢锁紧螺母，用于对机箱和设备上的电缆接头进行紧固。材质为 AISI303 与 AISI316L。兼容公制螺纹（EN60423）和 PG（DIN 40430）标准，公制件代号为 OMSL，PG 件代号为 OPSL。
详情
六角锁紧螺母：不锈钢 AISI303 / AISI316L
连接螺纹：公制（EN60423）/ PG（DIN 40430）
预期用途：用于工业应用中面板、接线盒和控制柜上电缆接头的紧固。
技术数据 - 公制 / PG 螺纹锁紧螺母（选项）
M12 x 1.5 - Code: OMSL 01 - H mm: 2.8 - Wrench mm: 15
M16 x 1.5 - Code: OMSL 02 - H mm: 3.0 - Wrench mm: 19
M20 x 1.5 - Code: OMSL 03 - H mm: 3.5 - Wrench mm: 24
M25 x 1.5 - Code: OMSL 04 - H mm: 3.5 - Wrench mm: 30
M32 x 1.5 - Code: OMSL 05 - H mm: 4.0 - Wrench mm: 36
M40 x 1.5 - Code: OMSL 06 - H mm: 4.0 - Wrench mm: 46
M50 x 1.5 - Code: OMSL 07 - H mm: 5.0 - Wrench mm: 55
M63 x 1.5 - Code: OMSL 08 - H mm: 5.0 - Wrench mm: 70
M70 x 2.0 - Code: OMSL 09-70 - H mm: 7.0 - Wrench mm: 80
M72 x 1.5 - Code: OMSL 09-72 - H mm: 7.0 - Wrench mm: 85
M72 x 2.0 - Code: OMSL09-72-2 - H mm: 7.0 - Wrench mm: 85
M75 x 1.5 - Code: OMSL 09 - H mm: 7.0 - Wrench mm: 90
M80 x 2.0 - Code: OMSL 09-80 - H mm: 7.0 - Wrench mm: 90
M80 x 2.0 - Code: OMSL 10 - H mm: 10.0 - Wrench mm: 100
PG 尺寸：
PG7 - Code: OPSL 01 - H mm: 2.8 - Wrench mm: 15
PG9 - Code: OPSL 02 - H mm: 2.8 - Wrench mm: 18
PG11 - Code: OPSL 03 - H mm: 3.0 - Wrench mm: 22
PG13.5 - Code: OPSL 04 - H mm: 3.0 - Wrench mm: 24
PG16 - Code: OPSL 05 - H mm: 3.0 - Wrench mm: 27
PG21 - Code: OPSL 06 - H mm: 3.5 - Wrench mm: 32
PG29 - Code: OPSL 07 - H mm: 4.0 - Wrench mm: 41
PG36 - Code: OPSL 08 - H mm: 5.0 - Wrench mm: 50
PG42 - Code: OPSL 09 - H mm: 5.0 - Wrench mm: 60
PG48 - Code: OPSL 10 - H mm: 5.5 - Wrench mm: 65
特性 / 技术规格
六角不锈钢锁紧螺母，用于对机箱和设备上的电缆接头进行紧固。材质为 AISI303 与 AISI316L。兼容公制螺纹（EN60423）和 PG（DIN 40430）标准，公制件代号为 OMSL，PG 件代号为 OPSL。
详情
六角锁紧螺母：不锈钢 AISI303 / AISI316L
连接螺纹：公制（EN60423）/ PG（DIN 40430）
预期用途：用于工业应用中面板、接线盒和控制柜上电缆接头的紧固。
技术数据 - 公制 / PG 螺纹锁紧螺母（选项）
M12 x 1.5 - Code: OMSL 01 - H mm: 2.8 - Wrench mm: 15
M16 x 1.5 - Code: OMSL 02 - H mm: 3.0 - Wrench mm: 19
M20 x 1.5 - Code: OMSL 03 - H mm: 3.5 - Wrench mm: 24
M25 x 1.5 - Code: OMSL 04 - H mm: 3.5 - Wrench mm: 30
M32 x 1.5 - Code: OMSL 05 - H mm: 4.0 - Wrench mm: 36
M40 x 1.5 - Code: OMSL 06 - H mm: 4.0 - Wrench mm: 46
M50 x 1.5 - Code: OMSL 07 - H mm: 5.0 - Wrench mm: 55
M63 x 1.5 - Code: OMSL 08 - H mm: 5.0 - Wrench mm: 70
M70 x 2.0 - Code: OMSL 09-70 - H mm: 7.0 - Wrench mm: 80
M72 x 1.5 - Code: OMSL 09-72 - H mm: 7.0 - Wrench mm: 85
M72 x 2.0 - Code: OMSL09-72-2 - H mm: 7.0 - Wrench mm: 85
M75 x 1.5 - Code: OMSL 09 - H mm: 7.0 - Wrench mm: 90
M80 x 2.0 - Code: OMSL 09-80 - H mm: 7.0 - Wrench mm: 90
M80 x 2.0 - Code: OMSL 10 - H mm: 10.0 - Wrench mm: 100
PG 尺寸：
PG7 - Code: OPSL 01 - H mm: 2.8 - Wrench mm: 15
PG9 - Code: OPSL 02 - H mm: 2.8 - Wrench mm: 18
PG11 - Code: OPSL 03 - H mm: 3.0 - Wrench mm: 22
PG13.5 - Code: OPSL 04 - H mm: 3.0 - Wrench mm: 24
PG16 - Code: OPSL 05 - H mm: 3.0 - Wrench mm: 27
PG21 - Code: OPSL 06 - H mm: 3.5 - Wrench mm: 32
PG29 - Code: OPSL 07 - H mm: 4.0 - Wrench mm: 41
PG36 - Code: OPSL 08 - H mm: 5.0 - Wrench mm: 50
PG42 - Code: OPSL 09 - H mm: 5.0 - Wrench mm: 60
PG48 - Code: OPSL 10 - H mm: 5.5 - Wrench mm: 65
特性 / 技术规格
- 材料：不锈钢 AISI303 / AISI316L
- 类型：六角锁紧螺母
- 用途：用于紧固电缆接头
- 螺纹标准：公制（EN60423）和 PG（DIN 40430）
- 可用公制尺寸与代码：M12x1.5 (OMSL 01), M16x1.5 (OMSL 02), M20x1.5 (OMSL 03), M25x1.5 (OMSL 04), M32x1.5 (OMSL 05), M40x1.5 (OMSL 06), M50x1.5 (OMSL 07), M63x1.5 (OMSL 08), M70x2.0 (OMSL 09-70), M72x1.5 (OMSL 09-72), M72x2.0 (OMSL09-72-2), M75x1.5 (OMSL 09), M80x2.0 (OMSL 09-80), M80x2.0 (OMSL 10)
- 可用 PG 尺寸与代码：PG7 (OPSL 01), PG9 (OPSL 02), PG11 (OPSL 03), PG13.5 (OPSL 04), PG16 (OPSL 05), PG21 (OPSL 06), PG29 (OPSL 07), PG36 (OPSL 08), PG42 (OPSL 09), PG48 (OPSL 10)
- 各代码对应的典型 H（高度）和扳手尺寸如技术数据所示
