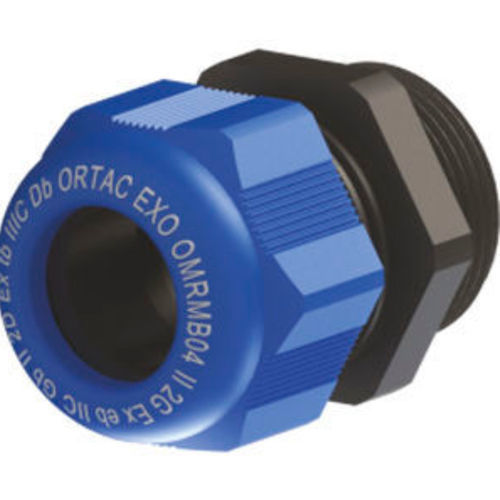

聚酰胺电缆接头 ExO seriesPAPA6IP68
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 材料
- 聚酰胺, PA, PA6
- 保护水平
- 防爆燃, IP68, 危险区域
- 其他特性
- 带PG螺纹, 用于无铠电缆, DIN, 螺纹
- 线缆直径
最少: 3 mm
(0.12 in)最多: 44 mm
(1.73 in)- 紧固范围
最少: 3 mm
(0.1 in)最多: 44 mm
(1.7 in)- 可用温度
最少: -30 °C
(-22 °F)最多: 100 °C
(212 °F)
产品介绍
产品概述
类型：ExO Series（聚酰胺防爆电缆接头）
防护标志：II 2G Ex eb IIC Gb II 2D Ex tb IIIC Db
证书：IEP 20 ATEX 0750 X、RoHS、CE、PT、TUV
接头本体：聚酰胺 PA6
连接螺纹：PG（DIN 40430）
颜色：黑色（RAL 9005）- 蓝色（RAL 5012）
标准：EN 60079-0、EN 60079-7、EN 60079-31
防护等级：IP68，最高 5 Bar
工作温度：-30 °C 至 +100 °C
适用区域：ZONE1、ZONE2、ZONE21、ZONE22（气体组 IIA、IIB、IIC）
电缆类型：非铠装电缆
黑色 - 蓝色 代码 — PG Ex 电缆接头
螺纹 | RAL 9005 - RAL 5012
PG-7 — 代码：ExOXXORMB 01 | H: 24 | GL: 8 | 扳手：15 | 夹紧范围：3 - 6.5 mm
PG-9 — 代码：ExOXXORMB 02 | H: 28 | GL: 8 | 扳手：19 | 夹紧范围：4 - 8 mm
PG-11 — 代码：ExOXXORMB 03 | H: 29 | GL: 8 | 扳手：22 | 夹紧范围：5 - 10 mm
PG-13.5 — 代码：ExOXXORMB 04RS | H: 29 | GL: 9 | 扳手：24 | 夹紧范围：4 - 10 mm
PG-13.5 — 代码：ExOXXORMB 04 | H: 29 | GL: 9 | 扳手：24 | 夹紧范围：6 - 12 mm
PG-16 — 代码：ExOXXORMB 05 | H: 33 | GL: 9 | 扳手：27 | 夹紧范围：10 - 14 mm
PG-21 — 代码：ExOXXORMB 06 | H: 38 | GL: 11 | 扳手：33 | 夹紧范围：13 - 18 mm
PG-21 — 代码：ExOXXORBMB 06/9-17 | H: 38 | GL: 11 | 扳手：33 | 夹紧范围：9 - 17 mm
PG-29 — 代码：ExOXXORMB 07 | H: 41 | GL: 11 | 扳手：42 | 夹紧范围：18 - 25 mm
PG-36 — 代码：ExOXXORMB 08 | H: 51 | GL: 11 | 扳手：53 | 夹紧范围：22 - 32 mm
PG-42 — 代码：ExOXXORMB 09 | H: 53 | GL: 11 | 扳手：60 | 夹紧范围：30 - 38 mm
PG-48 — 代码：ExOXXORMB 10 | H: 55 | GL: 14 | 扳手：65 | 夹紧范围：34 - 44 mm
长螺纹
螺纹 | RAL 9005 - RAL 5012
PG-7 — 代码：ExOXXORMBL 01 | H: 24 | GL: 15 | 扳手：15 | 范围：3 - 6.5 mm
PG-9 — 代码：ExOXXORMBL 02 | H: 28 | GL: 15 | 扳手：19 | 范围：4 - 8 mm
PG-11 — 代码：ExOXXORMBL 03A | H: 29 | GL: 10 | 扳手：22 | 范围：5 - 10 mm
PG-11 — 代码：ExOXXORMBL 03 | H: 29 | GL: 15 | 扳手：22 | 范围：5 - 10 mm
PG-13.5 — 代码：ExOXXORMBL 04RS | H: 29 | GL: 15 | 扳手：24 | 范围：4 - 10 mm
PG-13.5 — 代码：ExOXXORMBL 04 | H: 29 | GL: 15 | 扳手：24 | 范围：6 - 12 mm
PG-16 — 代码：ExOXXORMBL 05 | H: 33 | GL: 15 | 扳手：27 | 范围：10 - 14 mm
PG-21 — 代码：ExOXXORMBL 06 | H: 38 | GL: 15 | 扳手：33 | 范围：13 - 18 mm
PG-21 — 代码：ExOXXORMBL 06/9-17 | H: 38 | GL: 15 | 扳手：33 | 范围：9 - 17 mm
技术规格
类型：ExO Series（聚酰胺防爆电缆接头）
防护标志：II 2G Ex eb IIC Gb II 2D Ex tb IIIC Db
证书：IEP 20 ATEX 0750 X、RoHS、CE、PT、TUV
接头本体：聚酰胺 PA6
连接螺纹：PG（DIN 40430）
颜色：黑色（RAL 9005）- 蓝色（RAL 5012）
标准：EN 60079-0、EN 60079-7、EN 60079-31
防护等级：IP68，最高 5 Bar
工作温度：-30 °C 至 +100 °C
适用区域：ZONE1、ZONE2、ZONE21、ZONE22（气体组 IIA、IIB、IIC）
电缆类型：非铠装电缆
黑色 - 蓝色 代码 — PG Ex 电缆接头
螺纹 | RAL 9005 - RAL 5012
PG-7 — 代码：ExOXXORMB 01 | H: 24 | GL: 8 | 扳手：15 | 夹紧范围：3 - 6.5 mm
PG-9 — 代码：ExOXXORMB 02 | H: 28 | GL: 8 | 扳手：19 | 夹紧范围：4 - 8 mm
PG-11 — 代码：ExOXXORMB 03 | H: 29 | GL: 8 | 扳手：22 | 夹紧范围：5 - 10 mm
PG-13.5 — 代码：ExOXXORMB 04RS | H: 29 | GL: 9 | 扳手：24 | 夹紧范围：4 - 10 mm
PG-13.5 — 代码：ExOXXORMB 04 | H: 29 | GL: 9 | 扳手：24 | 夹紧范围：6 - 12 mm
PG-16 — 代码：ExOXXORMB 05 | H: 33 | GL: 9 | 扳手：27 | 夹紧范围：10 - 14 mm
PG-21 — 代码：ExOXXORMB 06 | H: 38 | GL: 11 | 扳手：33 | 夹紧范围：13 - 18 mm
PG-21 — 代码：ExOXXORBMB 06/9-17 | H: 38 | GL: 11 | 扳手：33 | 夹紧范围：9 - 17 mm
PG-29 — 代码：ExOXXORMB 07 | H: 41 | GL: 11 | 扳手：42 | 夹紧范围：18 - 25 mm
PG-36 — 代码：ExOXXORMB 08 | H: 51 | GL: 11 | 扳手：53 | 夹紧范围：22 - 32 mm
PG-42 — 代码：ExOXXORMB 09 | H: 53 | GL: 11 | 扳手：60 | 夹紧范围：30 - 38 mm
PG-48 — 代码：ExOXXORMB 10 | H: 55 | GL: 14 | 扳手：65 | 夹紧范围：34 - 44 mm
长螺纹
螺纹 | RAL 9005 - RAL 5012
PG-7 — 代码：ExOXXORMBL 01 | H: 24 | GL: 15 | 扳手：15 | 范围：3 - 6.5 mm
PG-9 — 代码：ExOXXORMBL 02 | H: 28 | GL: 15 | 扳手：19 | 范围：4 - 8 mm
PG-11 — 代码：ExOXXORMBL 03A | H: 29 | GL: 10 | 扳手：22 | 范围：5 - 10 mm
PG-11 — 代码：ExOXXORMBL 03 | H: 29 | GL: 15 | 扳手：22 | 范围：5 - 10 mm
PG-13.5 — 代码：ExOXXORMBL 04RS | H: 29 | GL: 15 | 扳手：24 | 范围：4 - 10 mm
PG-13.5 — 代码：ExOXXORMBL 04 | H: 29 | GL: 15 | 扳手：24 | 范围：6 - 12 mm
PG-16 — 代码：ExOXXORMBL 05 | H: 33 | GL: 15 | 扳手：27 | 范围：10 - 14 mm
PG-21 — 代码：ExOXXORMBL 06 | H: 38 | GL: 15 | 扳手：33 | 范围：13 - 18 mm
PG-21 — 代码：ExOXXORMBL 06/9-17 | H: 38 | GL: 15 | 扳手：33 | 范围：9 - 17 mm
技术规格
- 系列：ExO Series（聚酰胺，防爆）
- 材料：聚酰胺 PA6
- 螺纹标准：PG（DIN 40430）
- 防护：II 2G Ex eb IIC Gb II 2D Ex tb IIIC Db
- 标准：EN 60079-0、EN 60079-7、EN 60079-31
- 证书：IEP 20 ATEX 0750 X、RoHS、CE、PT、TUV
- 防护等级：IP68，最高 5 Bar
- 工作温度：-30 °C 至 +100 °C
- 颜色：黑色（RAL 9005）与蓝色（RAL 5012）
- 适用区域：ZONE1、ZONE2、ZONE21、ZONE22（气体组 IIA、IIB、IIC）
- 电缆类型：非铠装
