聚酰胺电缆接头 ExO series
PA6IP68防爆燃

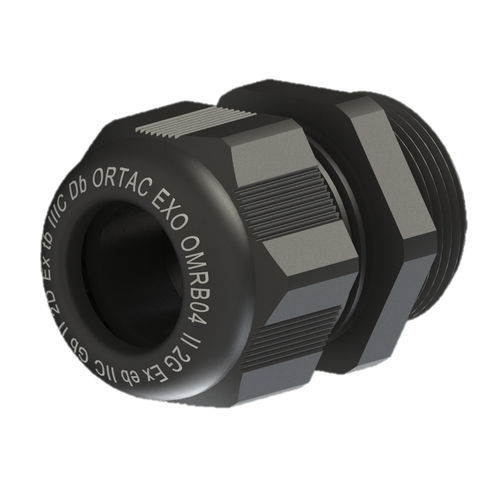

聚酰胺电缆接头 - ExO series - ORTAC - PA6 / IP68 / 防爆燃

聚酰胺电缆接头 - ExO series - ORTAC - PA6 / IP68 / 防爆燃 - 图像 - 2

添加到我的收藏夹

添加到产品对比表

获取更多信息，请访问 ORTAC 网站

产品规格型号

材料

聚酰胺, PA6

保护水平

防爆燃, IP68, 危险区域

其他特性

公制, 用于无铠电缆

线缆直径

最少: 3 mm
(0.12 in)

最多: 44 mm
(1.73 in)

螺纹直径

最少: 12 mm
(0.47 in)

最多: 63 mm
(2.48 in)

紧固范围

最少: 3 mm
(0.1 in)

最多: 44 mm
(1.7 in)

可用温度

最少: -30 °C
(-22 °F)

最多: 100 °C
(212 °F)

产品介绍

产品概述
类型：ExO Series（聚酰胺防爆电缆接头）
防护代码：II 2G Ex eb IIC Gb II 2D Ex tb IIIC Db
证书：IEP 20 ATEX 0750 X、ROHS、CE、PT、TUV
接头材质：聚酰胺 PA6
连接螺纹：公制（EN 60423）— 提供标准及长螺纹版本
颜色：黑色（RAL 9005）
防护等级：IP68（5 Bar）
工作温度范围：-30 °C 至 +100 °C
适用区域：ZONE1、ZONE2、ZONE21、ZONE22；气体组别 IIA、IIB、IIC
电缆类型：非铠装

公制 - 尺寸表（部分）

M 12 x 1,5 | Black Code: ExOXXOMRB 01 | H: 24 | GL: 8 | 扳手: 15 | 压紧范围 mm: 3 - 6,5
M 16 x 1,5 | Black Code: ExOXXOMRB 02 | H: 28 | GL: 8 | 扳手: 19 | 压紧范围 mm: 4 - 8
M 16 x 1,5 | Black Code: ExOXXOMRB 03 | H: 29 | GL: 10 | 扳手: 22 | 压紧范围 mm: 5 - 10
M 20 x 1,5 | Black Code: ExOXXOMRB 04RS | H: 29 | GL: 10 | 扳手: 24 | 压紧范围 mm: 4 - 10
M 20 x 1,5 | Black Code: ExOXXOMRB 04 | H: 29 | GL: 10 | 扳手: 24 | 压紧范围 mm: 6 - 12
M 20 x 1,5 | Black Code: ExOXXOMRB 05 | H: 33 | GL: 10 | 扳手: 27 | 压紧范围 mm: 10 - 14
M 25 x 1,5 | Black Code: ExOXXOMRB ES4 | H: 32 | GL: 10 | 扳手: 29 | 压紧范围 mm: 4 - 10
M 25 x 1,5 | Black Code: ExOXXOMRB ES6 | H: 32 | GL: 10 | 扳手: 29 | 压紧范围 mm: 6 - 12
M 25 x 1,5 | Black Code: ExOXXOMRB 06/9-17 | H: 38 | GL: 10 | 扳手: 33 | 压紧范围 mm: 9 - 17
M 25 x 1,5 | Black Code: ExOXXOMRB E6-9 | H: 35 | GL: 10 | 扳手: 29 | 压紧范围 mm: 9 - 14
M 25 x 1,5 | Black Code: ExOXXOMRB E6 | H: 35 | GL: 10 | 扳手: 29 | 压紧范围 mm: 11 - 17
M 25 x 1,5 | Black Code: ExOXXOMRB 06 | H: 38 | GL: 10 | 扳手: 33 | 压紧范围 mm: 13 - 18
M 32 x 1,5 | Black Code: ExOXXOMRB E7 | H: 40 | GL: 10 | 扳手: 36 | 压紧范围 mm: 15 - 21
M 32 x 1,5 | Black Code: ExOXXOMRB 07 | H: 41 | GL: 10 | 扳手: 42 | 压紧范围 mm: 18 - 25
M 40 x 1,5 | Black Code: ExOXXOMRB E8 | H: 43 | GL: 10 | 扳手: 46 | 压紧范围 mm: 19 - 28
M 40 x 1,5 | Black Code: ExOXXOMRB 08 | H: 51 | GL: 10 | 扳手: 53 | 压紧范围 mm: 22 - 32
M 50 x 1,5 | Black Code: ExOXXOMRB 09 | H: 53 | GL: 18 | 扳手: 60 | 压紧范围 mm: 30 - 38
M 63 x 1,5 | Black Code: ExOXXOMRB 10 | H: 55 | GL: 18 | 扳手: 70 | 压紧范围 mm: 34 - 44
G3/4'' | Black Code: ExOXXOGRB 06 | H: 38 | GL: 10 | 扳手: 33 | 压紧范围 mm: 13 - 18

长螺纹 - 尺寸表（部分）

M 12 x 1,5 | Black Code: ExOXXOMRB 01L | H: 24 | GL: 15 | 扳手: 15 | 压紧范围 mm: 3 - 6,5
M 16 x 1,5 | Black Code: ExOXXOMRB 11S | H: 28 | GL: 15 | 扳手: 19 | 压紧范围 mm: 4 - 8
M 16 x 1,5 | Black Code: ExOXXOMRB 11 | H: 29 | GL: 15 | 扳手: 22 | 压紧范围 mm: 5 - 10
M 20 x 1,5 | Black Code: ExOXXOMRB 12RS | H: 29 | GL: 15 | 扳手: 24 | 压紧范围 mm: 4 - 10
M 20 x 1,5 | Black Code: ExOXXOMRB 12 | H: 29 | GL: 15 | 扳手: 24 | 压紧范围 mm: 6 - 12
M 20 x 1,5 | Black Code: ExOXXOMRB 13 | H: 33 | GL: 15 | 扳手: 27 | 压紧范围 mm: 10 - 14
M 25 x 1,5 | Black Code: ExOXXOMRB ES14 | H: 32 | GL: 15 | 扳手: 29 | 压紧范围 mm: 4 - 10
M 25 x 1,5 | Black Code: ExOXXOMRB ES16 | H: 32 | GL: 15 | 扳手: 29 | 压紧范围 mm: 6 - 12
M 25 x 1,5 | Black Code: ExOXXOMRB 14/9-17 | H: 38 | GL: 15 | 扳手: 33 | 压紧范围 mm: 9 - 17
M 25 x 1,5 | Black Code: ExOXXOMRB E14-9 | H: 35 | GL: 15 | 扳手: 29 | 压紧范围 mm: 9 - 14
M 25 x 1,5 | Black Code: ExOXXOMRB E14 | H: 35 | GL: 15 | 扳手: 29 | 压紧范围 mm: 11 - 17
M 25 x 1,5 | Black Code: ExOXXOMRB 14 | H: 38 | GL: 15 | 扳手: 33 | 压紧范围 mm: 13 - 18
M 32 x 1,5 | Black Code: ExOXXOMRB E15 | H: 40 | GL: 15 | 扳手: 36 | 压紧范围 mm: 15 - 21
M 32 x 1,5 | Black Code: ExOXXOMRB 15 | H: 41 | GL: 18 | 扳手: 42 | 压紧范围 mm: 18 - 25
M 40 x 1,5 | Black Code: ExOXXOMRB E16 | H: 43 | GL: 15 | 扳手: 46 | 压紧范围 mm: 19 - 28
M 40 x 1,5 | Black Code: ExOXXOMRB 16 | H: 51 | GL: 18 | 扳手: 53 | 压紧范围 mm: 22 - 32
