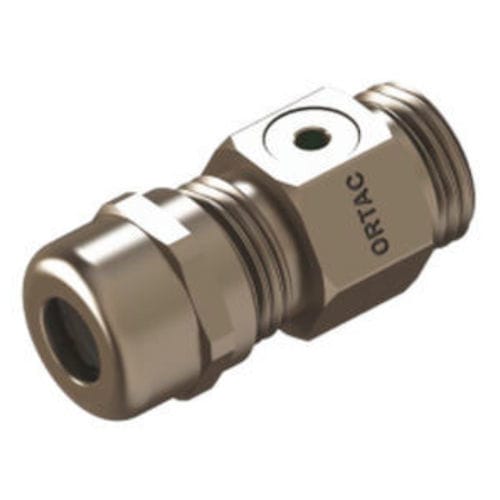

增氧电缆接头 OMBVG01

聚酰胺黄铜镀镍黄铜

产品名称
通气密封接头 – 黄铜 / 不锈钢（AISI 303/316L），带疏水性通气元件，防护等级 IP68。

材料与组件
帽螺母：镀镍黄铜或不锈钢（AISI 303/316L）
密封圈：TPV
接头本体：镀镍黄铜或不锈钢（AISI 303/316L）
电缆固定件：聚酰胺 PA6 V2
O 型圈：NBR / EPDM
通气部件：尼龙基体上的丙烯酸共聚物（疏水-抗油）
连接螺纹：公制（EN 60423）和 PG（DIN 40430）
防护等级：IP68
温度范围：-20 °C 至 +100 °C 和 -30 °C 至 +150 °C（视型号而定）

优势

• 平衡内外压力，防止外壳变形
• 防止冷凝并降低壳体内部腐蚀风险
• 集成密封与通气功能于一体
• 维持内部环境，延长电子元件使用寿命
• 在保持防水性能的同时实现较高气流
• 具备抗振动能力
• 现场安装快捷简便
• 高抗拉脱性能及耐化学性能
• 提供多种尺寸和夹紧范围

应用

• 工业及电子外壳
• 风能与太阳能设备
• 照明、食品与饮料设备
• 汽车与自动化系统
• 铁路设备

技术表（公制 / PG 螺纹通气接头）
表头: AG Thread; Brass Code; Stainless Steel Code; H (mm); GL (mm); Wrench (mm); Clamping Range (mm); Hole Diameter (mm); Average Air Flow l/h; Water Intrusion (bar)
M 12 x 1,5; OMBVG01; OMSVG01; 31,5; 6; 17; 4-8; 12,30; 70; 0,1
M 12 x 1,5; OMBVG01L; OMSVG01L; 31,5; 8; 17; 4-8; 12,3; 70; 0,1
M 16 x 1,5; OMBVG02R; OMSVG02R; 31,5; 6; 17; 4-8; 16,3; 70; 0,1
M 16 x 1,5; OMBVG02RL; OMSVG02RL; 31,5; 8; 17; 4-8; 16,3; 70; 0,1
M 16 x 1,5; OMBVG02; OMSVG02; 33,5; 6; 20; 5-10; 16,3; 70; 0,1
M 16 x 1,5; OMBVG02L; OMSVG02L; 33,5; 8; 20; 5-10; 16,3; 70; 0,1
M 20 x 1,5; OMBVG03; OMSVG03; 35; 8; 22; 6-12; 20,3; 70; 0,1
PG7; OPBVG01; OPSVG01; 31,5; 6; 17; 4-8; 13; 70; 0,1
PG7; OPBVG01L; OPSVG01L; 31,5; 8; 17; 4-8; 13; 70; 0,1
PG9; OPBVG02; OPSVG02; 31,5; 6; 17; 4-8; 15,5; 70; 0,1
PG9; OPBVG02L; OPSVG02L; 31,5; 8; 17; 4-8; 15,5; 70; 0,1
PG11; OPBVG03; OPSVG03; 33,5; 6; 20; 5-10; 19; 70; 0,1
PG11; OPBVG03L; OPSVG03L; 33,5; 8; 20; 5-10; 19; 70; 0,1
PG13,5; OPBVG04; OPSVG04; 35; 6,5; 22; 6-12; 21; 70; 0,1
PG13,5; OPBVG04L; OPSVG04L; 35; 8; 22; 6-12; 21; 70; 0,1

技术规格

• 材料：帽螺母和本体为镀镍黄铜或不锈钢（AISI 303/316L）
• 密封圈材料：TPV
• 电缆固定件：聚酰胺 PA6 V2
• O 型圈：NBR 或 EPDM
• 通气元件：尼龙基体上的丙烯酸共聚物（疏水 - 抗油）
• 螺纹标准：公制（EN 60423）和 PG（DIN 40430）
• 防护等级：IP68
• 工作温度范围：-20 °C 至 +100 °C 及 -30 °C 至 +150 °C（视型号而定）
• 夹紧范围和气流随型号而异
• 进水值：约 0.1 bar（视型号而定）
