塑料通风网格 OMVGL01

户外

产品名称

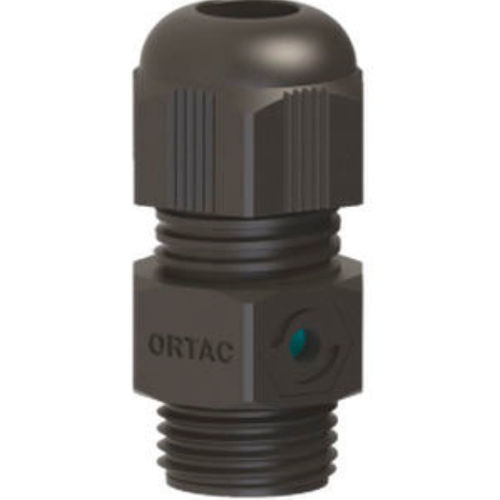

通气电缆密封接头 – 塑料（OMV/OPV 系列），Ortac 出品

材料

• 帽型螺母：聚酰胺 PA6 V2
• 密封圈：TPV
• 接头本体：聚酰胺 PA6 V2
• O 型圈：NBR / EPDM
• 通气部件：尼龙载体上的丙烯酸共聚物（疏水 - 疏油）

防护与温度
防护等级：IP68
工作温度范围：-20 °C 至 +100 °C（标准）/ -40 °C 至 +150 °C（扩展）

连接与标准
连接螺纹：公制（EN 60423）和 PG（DIN 40430）

优点

• 平衡外壳内外压力
• 防止外壳内部腐蚀和水冷凝
• 可作为电缆密封和通气元件双重使用
• 保护内部组件，延长产品寿命
• 高气流性能
• 抗振动保护
• 可按需提供抗紫外线版本
• 易于安装
• 无卤素
• 具有良好的抗拉应力和化学耐受性

应用

• 工业与电子外壳
• 风能与太阳能设备
• 照明行业
• 汽车与自动化技术
• 轨道交通设备

型号 / 典型技术数据（选取行）
M 12 x 1,5 : OMVGL01（浅灰），OMVGB01（黑） — H: 29 mm; GL: 8 mm; 扳手: 19 mm; 夹持范围: 4-6,5 mm; 开孔直径: 12,30 mm; 平均气流: 70 I/H; 进水耐受: 0,1 bar
M 16 x 1,5 : OMVGL02（浅灰），OMVGB02（黑） — H: 33 mm; GL: 8 mm; 扳手: 19 mm; 夹持范围: 4-8 mm; 开孔直径: 16,3 mm; 平均气流: 70 I/H; 进水耐受: 0,1 bar
M 16 x 1,5 : OMVGL03（浅灰），OMVGB03（黑） — H: 34 mm; GL: 10 mm; 扳手: 22 mm; 夹持范围: 5-10 mm; 开孔直径: 16,3 mm; 平均气流: 70 I/H; 进水耐受: 0,1 bar
M 20 x 1,5 : OMVGL04RS / OMVGB04RS（浅灰/黑） — H: 40,5 mm; GL: 10 mm; 扳手: 24 mm; 夹持范围: 4-9 mm; 开孔直径: 20,3 mm; 平均气流: 70 I/H; 进水耐受: 0,1 bar
PG7 : OPVGL01（浅灰），OPVGB01（黑） — H: 29 mm; GL: 8 mm; 扳手: 19 mm; 夹持范围: 4-8 mm; 开孔直径: 13 mm; 平均气流: 70 I/H; 进水耐受: 0,1 bar
PG9 : OPVGL02 / OPVGB02 — H: 33 mm; GL: 8 mm; 扳手: 19 mm; 夹持范围: 4-8 mm; 开孔直径: 15,5 mm; 平均气流: 70 I/H; 进水耐受: 0,1 bar
PG11 : OPVGL03 / OPVGB03 — H: 34 mm; GL: 10 mm; 扳手: 22 mm; 夹持范围: 5-10 mm; 开孔直径: 19 mm; 平均气流: 70 I/H; 进水耐受: 0,1 bar
PG13,5 : OPVGL04RS / OPVGB04RS 与 OPVGL04 / OPVGB04 — H: 34 mm; GL: 10 mm; 扳手: 24 mm; 夹持范围: 4-9 mm 或 6-12 mm; 开孔直径: 21 mm; 平均气流: 70 I/H; 进水耐受: 0,1 bar

特性 / 技术规格

• 名称：通气电缆密封接头 – 塑料
• 品牌：Ortac
• 材料：聚酰胺 PA6 V2（帽螺母、接头本体）、TPV（密封圈）、NBR/EPDM（O 型圈）、尼龙载体上的丙烯酸共聚物（通气部件）
• 连接螺纹：公制（EN 60423）和 PG（DIN 40430）
• 防护等级：IP68
• 工作温度：-20 °C 至 +100 °C（标准）；-40 °C 至 +150 °C（扩展）
• 夹持范围和开孔直径随螺纹尺寸变化（参见变体行）
• 平均气流：高（各变体列出示例值）
• 进水耐受：0,1 bar（典型）
• 特性：抗振动保护、可按需提供抗紫外线、无卤素、易于安装、高化学耐受性
