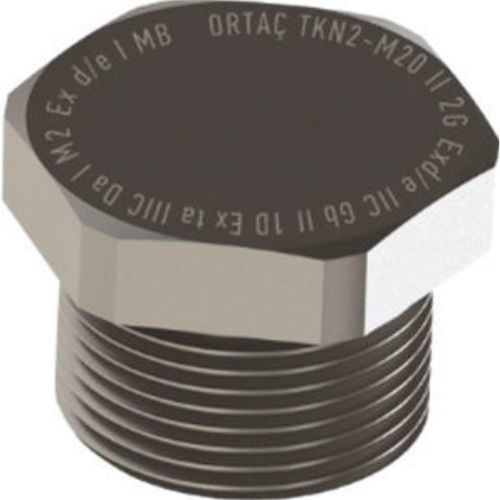

六角形塞子 TKXX/M12

螺纹不锈钢黄铜

产品
Ex TK Type Stopper Plug

技术详情

• 类型: TK TYPE STOPPER PLUG
• 防护编码: I M2 Ex db I Mb / I M2 Ex eb I Mb II 2G Ex db IIC Gb II 2G Ex eb II Gb II 1D Ex ta IIIC Da
• 证书: IEP 15 ATEX 0333U
• 材料: 黄铜、镀镍黄铜、不锈钢
• 标准: EN 60079-0 2012 / 60079-1 2007 / 60079-7 2007 / 60079-31 2009
• O 型圈: NBR / 硅胶
• 温度范围: -40 °C 至 +100 °C
• 防护等级: IP66 - IP68
• 适用区域: ZONE 1、ZONE 2、ZONE 21、ZONE 22；气体组 IIA、IIB、IIC

公制尺寸 (产品代码 / GL min. mm / H mm / SW mm)
Product Size | Product Code | GL min. mm | H mm | SW mm
M12 x 1,5 | TKXX/M12 | 15 | 22 | 17
M16 x 1,5 | TKXX/M16 | 15 | 22 | 22
M20 x 1,5 | TKXX/M20 | 15 | 22 | 24
M25 x 1,5 | TKXX/M25 | 15 | 22 | 30
M32 x 1,5 | TKXX/M32 | 15 | 22 | 36
M40 x 1,5 | TKXX/M40 | 15 | 22 | 45
M50 x 1,5 | TKXX/M50 | 15 | 22 | 55
M63 x 1,5 | TKXX/M63 | 15 | 22 | 70
M75 x 1,5 | TKXX/M75 | 15 | 22 | 80
M90 x 2 | TKXX/M90 | 20 | 27 | 95
M100 x 2 | TKXX/M100 | 20 | 27 | 110

NPT 尺寸 (产品代码 / GL min. mm / H mm / SW mm)
NPT 1/4" | TKXX/N14 | 15 | 22 | 15
NPT 3/8" | TKXX/N38 | 15 | 22 | 20
NPT 1/2" | TKXX/N12 | 15 | 22 | 24
NPT 3/4" | TKXX/N34 | 15 | 22 | 27
NPT 1" | TKXX/N100 | 15 | 22 | 35
NPT 1 1/4" | TKXX/N114 | 18 | 25 | 45
NPT 1 1/2" | TKXX/N112 | 18 | 25 | 50
NPT 2" | TKXX/N200 | 18 | 25 | 65
NPT 2 1/2" | TKXX/N212 | 28 | 35 | 75
NPT 3" | TKXX/N300 | 28 | 35 | 90
NPT 4" | TKXX/N400 | 28 | 35 | 115

GAS 尺寸 (产品代码 / GL min. mm / H mm / SW mm)
G 1/4" | TKXX/G14 | 15 | 22 | 18
G 3/8" | TKXX/G38 | 15 | 22 | 22
G 1/2" | TKXX/G12 | 15 | 22 | 25
G 3/4" | TKXX/G34 | 15 | 22 | 32
G 1" | TKXX/G100 | 15 | 22 | 38
G 1 1/4" | TKXX/G114 | 15 | 22 | 45
G 1 1/2" | TKXX/G112 | 15 | 22 | 55
G 2" | TKXX/G200 | 15 | 22 | 65
G 2 1/2" | TKXX/G212 | 20 | 27 | 85
G 3" | TKXX/G300 | 20 | 27 | 95
G 4" | TKXX/G400 | 20 | 27 | 120

PG 尺寸 (产品代码 / GL min. mm / H mm / SW mm)
PG7 | TKXX/P7 | 15 | 22 | 17
PG9 | TKXX/P9 | 15 | 22 | 20
PG11 | TKXX/P11 | 15 | 22 | 25
PG13,5 | TKXX/P13 | 15 | 22 | 25
PG16 | TKXX/P16 | 15 | 22 | 27
PG21 | TKXX/P21 | 15 | 22 | 35
PG29 | TKXX/P29 | 15 | 22 | 42
PG36 | TKXX/P36 | 15 | 22 | 55
PG42 | TKXX/P42 | 15 | 22 | 60
PG48 | TKXX/P48 | 15 | 22 | 65

特性 / 技术规格

• 类型: TK TYPE STOPPER PLUG
• 防护编码: I M2 Ex db I Mb / I M2 Ex eb I Mb II 2G Ex db IIC Gb II 2G Ex eb II Gb II 1D Ex ta IIIC Da
• 证书: IEP 15 ATEX 0333U
• 可选材料: 黄铜、镀镍黄铜、不锈钢
• 符合标准: EN 60079-0 (2012), EN 60079-1 (2007), EN 60079-7 (2007), EN 60079-31 (2009)
• 密封 O 型圈选项: NBR 或 硅胶
• 工作温度范围: -40 °C 至 +100 °C
• 防护等级: IP66 至 IP68
• 预期应用区域: Zone 1、Zone 2、Zone 21、Zone 22（气体组 IIA、IIB、IIC）
• 可用螺纹标准和尺寸: 公制、NPT、GAS、PG（详细尺寸见上文）
