黄铜电缆接头 CP series

镀镍黄铜不锈钢IP66

产品名称

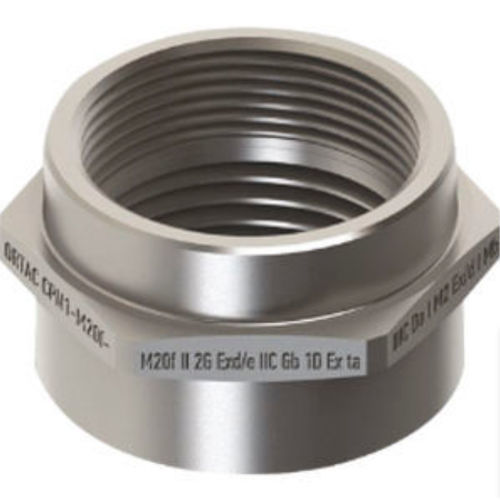

CP TYPE 接头 — 公制

常规信息
类型 : CP TYPE COUPLING
防护代码 : I M2 Ex db I Mb / I M2 Ex eb I Mb II 2G Ex db IIC Gb II 2G Ex eb II Gb II 1D Ex ta IIIC Da
证书 : IEP 15 ATEX 0333U
材质 : 黄铜; 镀镍黄铜; 不锈钢
垫圈（标准） : NBR / 硅胶
温度范围 : -40 °C 至 +100 °C
防护等级 : IP66 - IP68
适用区域 : ZONE1、ZONE 2、ZONE 21、ZONE 22；气体组 IIA、IIB、IIC

技术数据（表）
IG | 产品代码 | IG1 mm | D mm | H mm | GL mm | GL1 mm | SW mm
M12 x 1,5 | CPXX/M12f-M12f | M12 x 1,5 | 9,5 | 33 | 15 | 15 | 18
M16 x 1,5 | CPXX/M16f-M12f | M12 x 1,5 | 9,5 | 33 | 15 | 15 | 20
M16 x 1,5 | CPXX/M16f-M16f | M16 x 1,5 | 13 | 33 | 15 | 15 | 20
M20 x 1,5 | CPXX/M20f-M16f | M16 x 1,5 | 13,5 | 33 | 15 | 15 | 25
M20 x 1,5 | CPXX/M20f-M20f | M20 x 1,5 | 16 | 33 | 15 | 15 | 25
M25 x 1,5 | CPXX/M25f-M20f | M20 x 1,5 | 17 | 33 | 15 | 15 | 32
M25 x 1,5 | CPXX/M25f-M25f | M25 x 1,5 | 22 | 33 | 15 | 15 | 32
M32 x 1,5 | CPXX/M32f-M25f | M25 x 1,5 | 22 | 34 | 15 | 15 | 36
M32 x 1,5 | CPXX/M32f-M32f | M32 x 1,5 | 29 | 34 | 15 | 15 | 36
M40 x 1,5 | CPXX/M40f-M32f | M32 x 1,5 | 29 | 37 | 18 | 15 | 45
M40 x 1,5 | CPXX/M40f-M40f | M40 x 1,5 | 37 | 40 | 18 | 18 | 45
M50 x 1,5 | CPXX/M50f-M40f | M40 x 1,5 | 37,5 | 40 | 18 | 18 | 55
M50 x 1,5 | CPXX/M50f-M50f | M50 x 1,5 | 47 | 40 | 18 | 18 | 55
M63 x 1,5 | CPXX/M63f-M50f | M50 x 1,5 | 47 | 41 | 18 | 18 | 70
M63 x 1,5 | CPXX/M63f-M63f | M63 x 1,5 | 60 | 41 | 18 | 18 | 70
M75 x 1,5 | CPXX/M75f-M63f | M63 x 1,5 | 60 | 41 | 18 | 18 | 80
M75 x 1,5 | CPXX/M75f-M75f | M75 x 1,5 | 72 | 41 | 18 | 18 | 80
M90 x 1,5 | CPXX/M90f-M75f | M75 x 1,5 | 72 | 45 | 21 | 18 | 95
M90 x 1,5 | CPXX/M90f-M90f | M90 x 1,5 | 87 | 45 | 21 | 21 | 95
M110 x 1,5 | CPXX/M110f-M110f | M110 x 1,5 | 107 | 45 | 21 | 21 | 120

备注
可选材料：黄铜、镀镍黄铜、不锈钢。垫圈：NBR 或 硅胶。认证：IEP 15 ATEX 0333U。防护等级 IP66 至 IP68。适用于危险场所 ZONE 1/2、ZONE 21/22 及气体组 IIA、IIB、IIC。

技术规格

• 类型 : CP TYPE COUPLING
• 证书 : IEP 15 ATEX 0333U
• 材料 : 黄铜; 镀镍黄铜; 不锈钢
• 垫圈材料（标准） : NBR / 硅胶
• 工作温度范围 : -40 °C 至 +100 °C
• 保护等级 : IP66 - IP68
• 适用领域 : Zone 1、Zone 2、Zone 21、Zone 22; 气体组 IIA、IIB、IIC
• 螺纹尺寸 : 公制螺纹 M12 至 M110（详见技术表）
