可视化软件包 Q-upNavi

监控数据采集和分析数据采集

产品
用于采集和分析生产中的质量与生产率数据，支持高效改善活动的生产率提升支援软件。

概述
实时采集影响质量的生产4M数据，基于检测设备的质量信息支持高效的改善活动。

Q-upAuto feat. Inspection (Q-upAuto I)

• 目的：通过实时自动分析提升检测设备运行的生产效率。

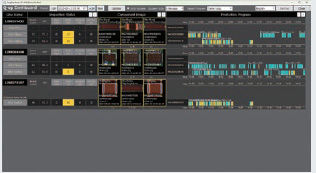

• 仪表板：无需专业技能可可视化所有检测设备的运行状态，实时发现检测异常，最大限度减少生产损失。
• 检测状态通知：自动分析检测异常并发送推送通知，快速定位需要调整的料号。
• 报告：自动生成日/周/月报，包含通过率变化、误报率和异常通知记录，以确认改善效果并减少间接工时。
• 性能比较：跟踪各产线或检测程序随时间的通过率和误报率改善情况。
• 系统配置：Q-upAuto兼容版本 - S10 series V4.01.00A或更高；S730/530 series V3.03.00C或更高。

Q-upAuto feat. Component (Q-upAuto C)

• 目的：通过实时关联检测结果数据与贴片机（mounter）数据，支持制造高质量产品。
• 分析支持：以检测设备的“判定不良”信息为起点，关联贴片机要素（推进、头部、供料器状态）并自动分析关系。
• 质量通知：当检测到由贴装过程引起的质量恶化或异常时接收通知。
• 作业单：识别问题贴片机要素（吸嘴、头部、供料器）的详细状态，使对策更高效。
• 报告：自动生成日/周/月报；检查每个贴片机要素的质量结果和错误记录，以及按型号的检测通过/不良率。
• 系统配置说明：Q-upAuto兼容版本 - S10 series V4.01.00A或更高；S730/530 series V3.03.00C或更高。需要由 Panasonic 或 FUJI 提供的 OMRON Q-upAuto 连接许可。

Q-upOpti
检测设备阈值优化：根据后道回流检测设备的质量标准，优化 SPI（印刷后检测）和回流前检测设备的阈值，以减少误报和漏检。

Q-upNavi (general)
分析来自检测系统的质量数据（缺陷图像与检测结果）及生产率指标（不良率/误报率），支持零缺陷制造与有针对性的改善活动。

特性 / 技术规格

• Brand: OMRON
• 产品类型：生产率提升支援软件
• 产品名称：Q-upNavi Series
• 主要功能：实时采集4M生产数据、自动检测异常分析、仪表板可视化、推送通知、自动报告、性能比较、检测与贴片机数据联动、检测阈值优化。
• Q-upAuto兼容性：S10 series V4.01.00A或更高；S730/530 series V3.03.00C或更高。
• 许可：需要由 Panasonic 或 FUJI 提供的 OMRON Q-upAuto 连接许可。
• 页面最后更新：2024年4月22日。
