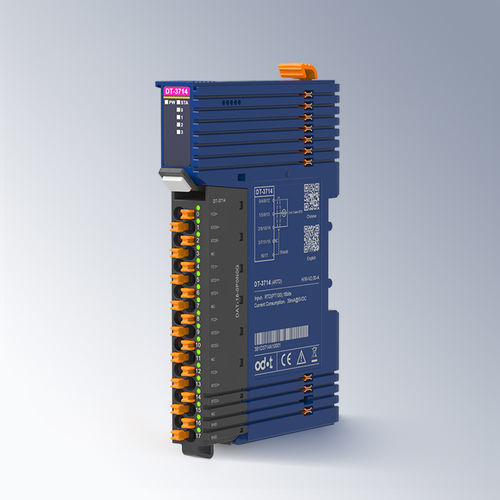

模拟输入模块 DT-3714

4通道用于 RTD电流

4通道RTD输入模块 RTD-PT100 模块特性 - 模块支持通道禁用，支持PT-100 2线或3线。 - 模块的滤波级别可调。 - 模块支持故障检测（断开、短路、溢出、欠流、端子状态）。 - 模块具有高速冗余背板总线，带有可插拔端子块。 技术参数 一般参数 - 电流消耗：39mA@5VDC - 接线直径：最小0.2mm² (AWG24)，最大1.5mm² (AWG16) - 可插拔端子：支持 - 背板总线：双总线冗余 - 安装：35mm DIN导轨 - 尺寸：119*14*80mm - 产品认证：CE认证 输入参数 - 通道数量：4通道RTD-PT100输入 - 输入范围：2线或3线 - 测量范围：-200~850°C - 分辨率：16位（包括符号位） - 转换时间：360ms/4通道（滤波级别为0） - 线性误差：≤±0.01% - 测量误差：≤±0.6°C (@25°C)，≤±1.5°C (@-35°C~60°C) - 重复性：≤±0.005% (@25°C) - 模块诊断：ADC故障：支持，断开/短路检测：支持，ADC转换异常：支持，溢出/欠流：支持 - 测量单位：可配置，°C / °F / K 环境参数 - 水平安装工作温度：-35°C~60°C - 垂直安装工作温度：-35°C~50°C - 存储温度：-40°C~85°C - 环境湿度：5%~95%RH（无凝结） - 安装海拔：<2000m - 污染等级：Ⅱ - 防护等级：IP20 - 机械性能：符合IEC60068-2-6，IEC6008-2-27 - 绝缘耐压：符合IEC61131-2 - EMC性能：符合IEC61131-2，IEC61000-4（ESD：接触放电 ±6kV，性能等级A；空气放电 ±8kV，性能等级A）SURGE：共模 ±2kV，性能等级A EFT：±2kV，性能等级A） 关键规格 / 技术特性 - 4通道RTD-PT100输入 - 支持2线或3线连接 - 可调滤波级别 - 故障检测：断开、短路、溢出、欠流、端子状态 - 高速冗余背板总线 - 可插拔端子块 - CE认证 - 工作温度：-35°C至60°C（水平），-35°C至50°C（垂直） - 存储温度：-40°C至85°C - 防护等级：IP20 - 尺寸：119*14*80mm
