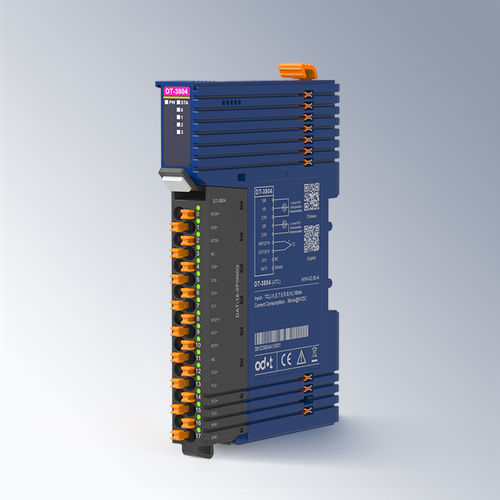

模拟输入模块 DT-3804

4通道4路模拟输入用于热电偶

4 通道热电偶输入模块 TC-J/K/E/T/S/R/B/N 型模块特点模块支持 4 通道热电偶信号采集，带 4 个模拟指示灯，支持 8 种常规热电偶测温类型，模块内部总线与现场输入采用电容隔离，模块输入通道支持 TVS 过压保护。模块的冷端补偿模式支持外部参考结或固定参考温度补偿。模块的冷端补偿类型支持 PT100（2 线制）或 PT100（3 线制）。模块的高速冗余背板总线带有可插拔端子板。.2mm²（AWG24）最大 1.5mm²(AWG16)端子可插拔支持背板总线双总线冗余安装35mm导轨尺寸119*14*80mm产品认证CE认证输入参数通道数4通道传感器类型J/K/E/T/S/R/B/N型热电偶分辨率16位（含符号位）温度补偿固定参考温度/外部参考结对话时间500ms/4通道（滤波电平为0）线性误差≤±0.01%温度误差≤±0.005%/°C温度误差≤±0.03%（@25°C）测量误差详细参数见附表 1模块诊断断路检测：支持溢流/欠流：支持温度单位可配置，°C / °F / KE环境参数水平安装工作温度-35°C~60°C垂直安装工作温度-35°C~50°C存储温度-40°C~85°C环境湿度5%~95%RH（无冷凝）安装高度<2000m污染等级Ⅱ防护等级IP20机械性能符合 IEC60068-2-6、IEC6008-2-27绝缘耐压符合 IEC61131-2EMC 性能符合 IEC61131-2、IEC61000-4（ESD：ESD：接触放电 ±6kV，性能等级 A；空气放电 ±8kV，性能等级 ASURGE：共模 ±2kV，性能等级 AEFT：±2kV，性能等级 A）测量范围和精度（按传感器类型）传感器类型测量范围 (°C)测量精度 (25°C)测量精度 (-35°C~60°C)B600≤T≤1820≤0.2%≤0.4%E-200≤T≤1000≤0.2%≤0.4%E-250≤T<-200≤0.5%≤0.6%N-200≤T≤1300≤0.2%≤0.4%N-250≤T<-200≤0.5%≤0.6%JT>-210≤0.2%≤0.4%K-200≤T≤1370≤0.2%≤0.4%K-250≤T<-200≤0.5%≤0.6%R0≤T≤1760≤0.2%≤0.4%S0≤T≤1760≤0.2%≤0.4%T-200≤T≤400≤0.3%≤0.5%T-250≤T<-200≤0.6%≤0.7%Key SpecificationsChannels:4 个热电偶输入支持的热电偶类型：支持的热电偶类型：J、K、E、T、S、R、B、N分辨率：16 位冷结补偿：PT100（2 线制/3 线制），外部或固定基准输入保护：工作温度：-35°C 至 60°C（水平），-35°C 至 50°C（垂直）储存温度：-40°C 至 85°C湿度：5%~95%RH（无冷凝）安装：35mm DIN 导轨尺寸：119*14*80mm119*14*80mmProtection:IP20 认证：CE
