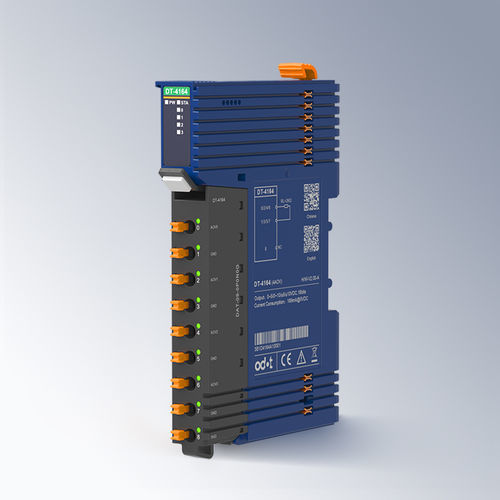

模拟输出模块 DT-4164

4通道4路模拟输出电流

产品概述: - 4通道电压输出模块，支持0~5VDC, 0~10VDC, ±5VDC, ±10VDC, 16位分辨率。 模块特点: - 模块支持4通道电压信号输出 - 输出范围: 0~5VDC, 0~10VDC, ±5VDC, ±10VDC, 16位分辨率 - 模块配备4个模拟输出LED指示灯 - 模块输出信号为单端共地输出 - 高速冗余背板总线，带可插拔端子块 技术参数: 一般参数 - 电流消耗: 169mA@5VDC - 场电源: 19.2~28.8VDC (标称: 24VDC) - 接线直径: 最小0.2mm² (AWG24), 最大1.5mm² (AWG16) - 可插拔端子: 支持 - 背板总线: 双总线冗余 - 安装: 35mm DIN导轨 - 尺寸: 119*14*80mm - 产品认证: CE认证 输入参数 - 通道数量: 4通道电压输出 - 分辨率: 16位 - 输出范围: 0~5V/0~10V/ -5V~5V/ -10V~10V - 转换时间: 1.5ms/4通道 - 短路电流: 15mA - 线性误差: ≤±0.03% - 温度误差: ≤±0.005%/°C - 重复性: ≤±0.05% - 测量误差: ±0.2% (@25°C), ±0.4% (@-35°C~60°C) - 诊断功能: DAC过热故障: 支持 环境参数 - 水平安装工作温度: -35°C~60°C - 垂直安装工作温度: -35°C~50°C - 存储温度: -40°C~85°C - 环境湿度: 5%~95%RH (无凝结) - 安装海拔: <2000m - 污染等级: II - 防护等级: IP20 - 机械性能: 符合IEC60068-2-6, IEC6008-2-27 - 绝缘耐压: 符合IEC61131-2 - EMC性能: 符合IEC61131-2, IEC61000-4 (ESD: 接触放电 ±6kV, 性能等级A; 空气放电 ±8kV, 性能等级A; 浪涌: 共模 ±2kV, 性能等级A; EFT: ±2kV, 性能等级A) 关键规格 / 特点: - 4电压输出通道 - 输出范围: 0~5VDC, 0~10VDC, ±5VDC, ±10VDC - 16位分辨率 - 每个输出的LED指示灯 - 单端共地输出 - 高速冗余背板总线 - 可插拔端子块 - CE认证 - DIN导轨安装 - 工作温度: -35°C至60°C (水平), -35°C至50°C (垂直) - 防护等级: IP20
