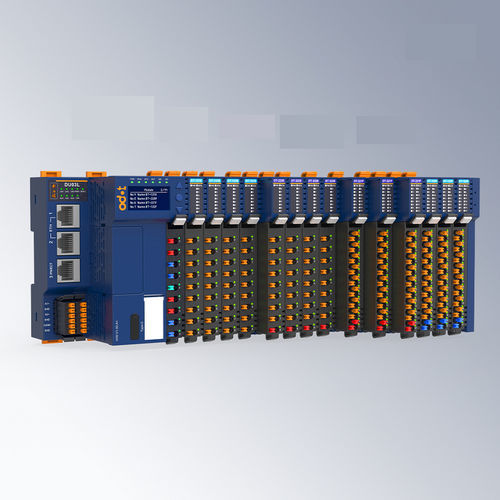

模拟输出模块 DT-4168

8通道8路模拟输出电流

产品概述: 8通道电压输出模块，支持0~5VDC/0~10VDC/±5VDC/±10VDC，16位分辨率。 模块特点: - 可设置0-20mA或4-20mA输出范围。 - 模块内部总线和现场输出采用电容隔离。 - 模块输出信号为单端共地输出。 - 模块高速冗余背板总线，带可插拔端子块。 技术参数: 一般参数 - 电流消耗: 35mA@5VDC - 场电源: 19.2~28.8VDC (标称: 24VDC) - 接线直径: 最小0.2mm²(AWG24)，最大1.5mm²(AWG16) - 可插拔端子: 支持 - 背板总线: 双总线冗余 - 安装: 35mm DIN导轨 - 尺寸: 119*14*80mm - 产品认证: CE认证 输出参数 - 通道数量: 8通道电流输出 - 分辨率: 16位 - 输出范围: 0~20mA/4~20mA - 过渡时间: 1ms/4通道 (滤波级别为0) - 输入阻抗: 最大500Ω - 线性误差: ≤±0.03% - 温度误差: ≤±0.005%/K - 重复性: ≤±0.05% - 测量误差: ±0.2% (@25℃)，±0.4% (@-35℃~60℃) - 诊断: 24V电源故障: 支持，线路故障: 支持，DAC通信故障: 支持 环境参数 - 水平安装工作温度: -35℃~60℃ - 垂直安装工作温度: -35℃~50℃ - 存储温度: -40℃~85℃ - 环境湿度: 5%~95%RH (无凝结) - 安装海拔: <2000m - 污染等级: Ⅱ - 防护等级: IP20 - 机械性能: 符合IEC60068-2-6, IEC6008-2-27 - 绝缘耐压: 符合IEC61131-2 - EMC性能: 符合IEC61131-2, IEC61000-4 (ESD: 接触放电 ±6kV, 性能等级A; 空气放电 ±8kV, 性能等级A; 浪涌: 共模 ±2kV, 性能等级A; EFT: ±2kV, 性能等级A) 关键规格: - 8个模拟电压输出通道 - 输出范围: 0~5VDC/0~10VDC/±5VDC/±10VDC - 分辨率: 16位 - 电流消耗: 35mA@5VDC - 场电源: 19.2~28.8VDC (标称: 24VDC) - DIN导轨安装，尺寸: 119*14*80mm - CE认证 - 工作温度: -35℃~60℃ (水平)，-35℃~50℃ (垂直) - 防护等级: IP20
