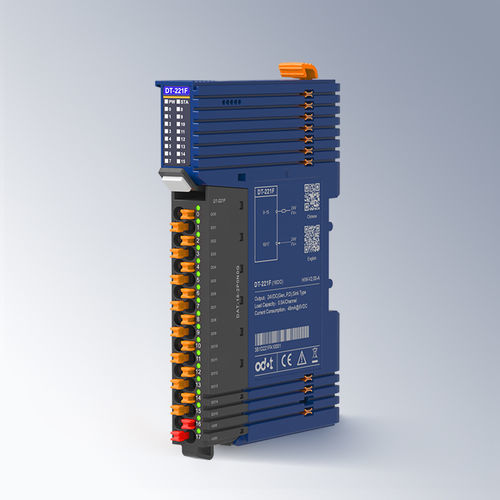

数字输出模块 DT-221F

16通道16数字输出电流

16通道数字输出模块 24VDC/NPN/低电平有效 模块特性 - 模块支持16通道数字输出，输出低电平有效，输出电压为0V。 - 模块配备16个数字输出通道LED指示灯。 - 模块具有热关断和过电流保护功能。 - 高速冗余背板总线，带可插拔端子块。 技术参数 一般参数 - 电流消耗: 48mA@5VDC - 场电源: 19.2~28.8VDC (标称: 24VDC) - 接线直径: 最小0.2mm²(AWG24), 最大1.5mm²(AWG16) - 可插拔端子: 支持 - 背板总线: 双总线冗余 - 安装: 35mm DIN导轨 - 尺寸: 119*14*80mm - 产品认证: CE认证 输入参数 - 通道数量: 16通道输出 - 指示灯: 16通道指示灯 - 输出类型: 晶体管输出，NPN - 负载能力: 12W (0.5A)/ 每通道 - 模块输出电流: 最大8A - 负载电阻: 最小48 Ω - 输出延迟: 关到开: 最大100μs, 开到关: 最大200μs - 输出电压: 0V - 残余电流: <8 μA - 开关频率: 电阻负载: 最大100Hz, 电感负载: 最大2Hz - 模块故障处理: 可配置输出故障值或保持最后输出值 - 保护功能: 过电流保护，保护电流: 0.7~1.4A 环境参数 - 水平安装工作温度: -35℃~60℃ - 垂直安装工作温度: -35℃~50℃ - 存储温度: -40℃~85℃ - 环境湿度: 5%~95%RH (无凝结) - 安装海拔: <2000m - 污染等级: Ⅱ - 防护等级: IP20 - 机械性能: 符合IEC60068-2-6, IEC6008-2-27 - 绝缘耐压: 符合IEC61131-2 - EMC性能: 符合IEC61131-2, IEC61000-4 (ESD: 接触放电 ±6kV, 性能等级A; 空气放电 ±8kV, 性能等级A; 浪涌: 共模 ±2kV, 性能等级A; EFT: ±2kV, 性能等级A)
