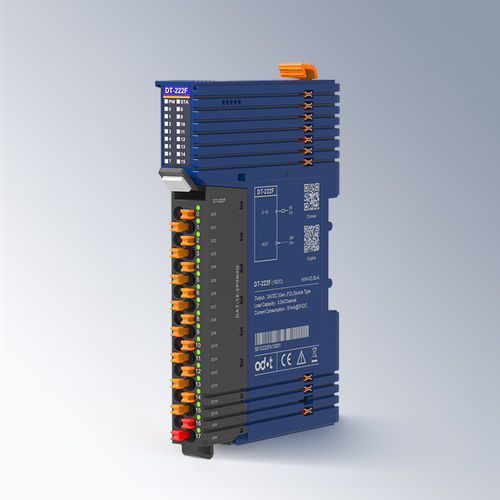

数字输出模块 DT-222F

16通道16数字输出16个PNP输出端

16通道数字输出模块 24VDC/PNP/高电平有效 模块特点 - 模块支持16通道数字输出，输出电压为24VDC，输出高电平有效。 - 模块配备16个数字输出通道LED指示灯。 - 模块具有热关断和过流保护功能。 - 模块支持短路保护和过载保护。 - 高速冗余背板总线，带可插拔端子块。 技术参数 一般参数 - 电流消耗: 61mA@5VDC - 场电源: 19.2~28.8VDC (标称: 24VDC) - 接线直径: 最小0.2mm²(AWG24) 最大1.5mm²(AWG16) - 可插拔端子: 支持 - 背板总线: 双总线冗余 - 安装: 35mm DIN导轨 - 尺寸: 119*14*80mm - 产品认证: CE认证 输出参数 - 通道数量: 16通道输出 - 指示灯: 16通道指示灯 - 输出类型: 晶体管输出，PNP - 负载能力: 12W (0.5A)/ 每通道 - 模块输出电流: 最大8A - 负载电阻: 最小48 Ω - 输出延迟: OFF到ON: 最大100μs ON到OFF: 最大200μs - 开关频率: 电阻负载: 最大100Hz 电感负载: 最大2Hz - 模块故障处理: 可配置输出故障值或保持最后输出值 - 保护功能: 过流保护，保护电流: 0.7~1.4A 环境参数 - 水平安装工作温度: -35℃~60℃ - 垂直安装工作温度: -35℃~50℃ - 存储温度: -40℃~85℃ - 环境湿度: 5%~95%RH (无凝结) - 安装海拔: <2000m - 污染等级: Ⅱ - 防护等级: IP20 - 机械性能: 符合IEC60068-2-6, IEC6008-2-27 - 绝缘耐压: 符合IEC61131-2 - EMC性能: 符合IEC61131-2, IEC61000-4 (ESD: 接触放电 ±6kV, 性能等级A; 空气放电 ±8kV, 性能等级A SURGE: 共模 ±2kV, 性能等级A EFT: ±2kV, 性能等级A) 关键规格 / 技术特性 - 16数字输出通道，24VDC，PNP类型 - 每个通道的LED指示灯 - 热关断、过流、短路和过载保护 - 双总线冗余，可插拔端子 - DIN导轨安装，CE认证 - 工作温度: -35℃至60℃ (水平)，-35℃至50℃ (垂直) - IP20防护等级 - 尺寸: 119*14*80mm
