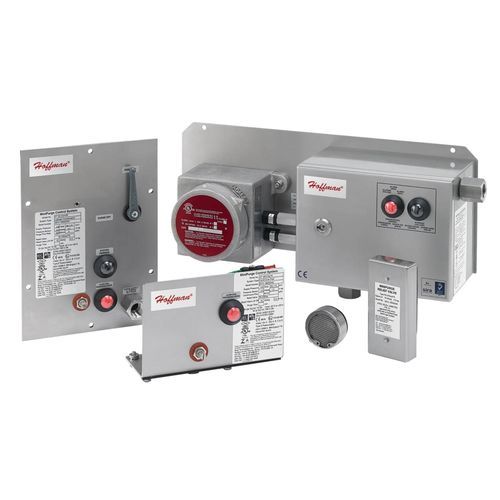

增压系统 PLCF1YZ

概述
清洗与加压是一种用于外壳的保护方法（建议最低为 IP54），先排除内部可爆气体或粉尘，然后用洁净保护空气或惰性气体维持正压，防止外部可爆气体或粉尘进入。提供两种净化方式：泄漏补偿（通过补偿损失维持正压）和连续流（通过持续保护气流维持正压）。本单元为泄漏补偿配置，适用于嵌入式安装；认证选项包括 Type Y 和 Type Z。

特点

• 所有外部部件为316不锈钢或耐腐蚀复合材料
• 紧凑型设计：提供嵌入式或外置安装选项
• 本地目视指示器显示系统与清洗状态
• 泄漏补偿型号配快速清洗阀和清洗状态目视指示器
• 使用干燥、洁净的不活性气体：60–115 PSI（4–8 bar）
• 环境工作温度：-20°C 至 55°C（-4°F 至 131°F）
• Type X 型可提供自动清洗周期和带线圈 115 VAC 或 230 VAC 的 4P NO/20A/440VAC 电源接触器

行业标准

• Type X
• Ex [px] Ex [p]
• IECEx SIR.0019X [Gb, Db]
• 欧洲：ATEX 类别 2 GD
• 证书号 Sira 14ATEX1045X
• 美国/加拿大：NFPA496 Cl I Div 1 组 A、B、C & D
• UL E466718
• Type Y
• Ex [py] Ex [p]
• IECEx SIR.0019X [Gb, Db]
• Type Z
• Ex [pz] Ex [p]
• IECEx SIR.0019X [Gc, Dc]

产品属性 / 规格

• 物料号（Article Number）：27143
• 材料：316L 不锈钢
• 表面处理：拉丝
• 厚度（英制）：11ga
• 厚度（公制）：3.18 mm
• 运行类型：泄漏补偿
• 安装方式：嵌入式（Flush）
• 认证详情：Type Y；Type Z
• 重量：7.8 lb
• UPC：783510271435
• EAN：8713574246300
• 标准包装数量：1
• 装箱数量：1

特性 / 技术规格

• 目录号：PLCF1YZ
• 运行方式：泄漏补偿（控制单元和安全泄压阀）或连续流（控制单元、校准出口孔和安全泄压阀）
• 推荐外壳类型：Type 4、4X 和 12（至少 IP54）
• 气源：干燥、洁净的不活性气体，60 PSI（4 bar）至 115 PSI（8 bar）
• 环境工作温度：-20°C 至 55°C（-4°F 至 131°F）
• 外部部件：316 不锈钢或耐腐蚀复合材料
• 安装选项：嵌入式（内部）或外置
• 报警/指示：本地目视报警指示和远程报警的无电压触点输出（Y/Z 型）；Type X 在失压时切断电源并启动自动清洗过程
• 典型外壳体积建议：泄漏补偿 Type Y/Z 通常用于 ≤ 60 ft³ 的外壳；连续流通常建议用于 ≤ 17 ft³ 的外壳
