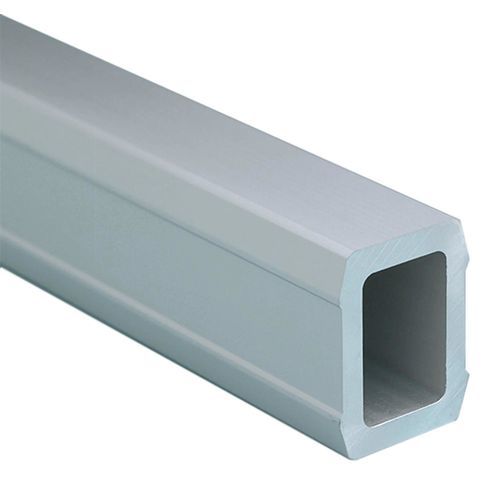

铝制型材 CCS2T series

矩形安装方式支架生产用

产品概述
Compact Series 2 Tube 是一种中空铝型材挤压件，旨在为 HMI 臂系统提供结构支撑并作为设备布线的通道。可与 Compact Series 2 的连接组件配合使用，通过紧定螺钉固定在支撑臂上。

特性

• 中空铝型材，提供标准长度：500 mm、1000 mm、1500 mm
• 连接组件通过紧定螺钉固定于支撑臂，确保装配牢固
• 组装后的 Compact Series 2 HMI 臂系统最大承载：45.8 kg（101 lb）

产品 SKU 与主要尺寸

• CCS2T5 — 型号 66290 — 长度：500 mm（19.68 in） — 宽度：45 mm（1.77 in） — 深度：60 mm（2.36 in） — 厚度：8 mm（0.31 in） — 内部截面积：12.65 cm²（1.96 in²） — Quick Ship：No
• CCS2T10 — 型号 66580 — 长度：1000 mm（39.37 in） — 宽度：45 mm（1.77 in） — 深度：60 mm（2.36 in） — 厚度：8 mm（0.31 in） — 内部截面积：12.65 cm²（1.96 in²） — Quick Ship：Yes
• CCS2T20 — 型号 66590 — 长度：1500 mm（59.06 in） — 宽度：45 mm（1.77 in） — 深度：60 mm（2.36 in） — 厚度：8 mm（0.31 in） — 内部截面积：12.65 cm²（1.96 in²） — Quick Ship：Yes

材料与表面处理

• 材料：铝
• 表面处理：阳极氧化（Anodized）

技术规格

• 中空铝型材，适用于布线通道与结构支撑
• 标准可选长度：500 mm、1000 mm、1500 mm
• 连接组件通过紧定螺钉固定到支撑臂
• 组装后 HMI 臂系统最大承载：45.8 kg（101 lb）
• 典型内部截面积：12.65 cm²（1.96 in²）
• 型材标准尺寸：宽度 45 mm（1.77 in）；深度 60 mm（2.36 in）；壁厚 8 mm（0.31 in）
• 代表性 SKU：CCS2T5（500 mm）、CCS2T10（1000 mm）、CCS2T20（1500 mm）
