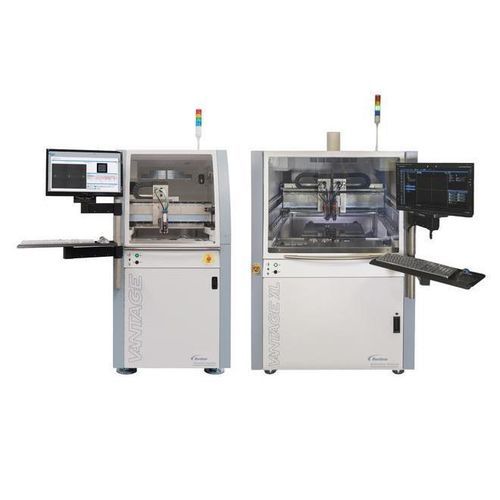

粘贴式移动分配站 Vantage® XL

固定

概述
ASYMTEK Vantage® Series 是一套用于晶圆、基板和面板级先进半导体封装的高精度流体点胶平台。该平台集成高速喷射、自动校准与闭环控制，旨在为微型元件与高产线提供可重复的点胶能力。

主要功能与优势

• 可在模间间隙< 200 μm处点胶，并避开禁入区< 250 μm
• 高吞吐量：单个 IntelliJet 可达 49,000 DPH；双 IntelliJet 可达 90,000 DPH
• 自动校准与专利的实时点胶校正，提高湿式点胶一致性
• 支持反光与透明基板的共焦与非接触激光高度检测
• 闭环控制、点胶后检测与完整可追溯性，保证工艺稳定
• 支持 Industry 4.0 的接口：ASYMTEK NE Connect API 与 Canvas® SDK

Vantage（标准型）
灵活的精密点胶平台，针对要求精度、工艺灵活性与高产能的晶圆和基板级封装场景进行了优化。

Vantage 功能

• 支持 200 mm 与 300 mm 晶圆以及 310 × 310 mm 面板
• 单阀 IntelliJet 吞吐量最高可达 49,000 DPH；双阀可达 90,000 DPH
• Canvas® 图形化编程支持快速设置与仿真

Vantage XL
为大型面板级封装设计，面板尺寸、热管理与平整度对良率关键时采用该配置。

Vantage XL 功能

• 支持处理最大 510 × 515 mm 面板（可通过定制治具支持更多尺寸）
• 集成热管理以最小化翘曲并优化 underfill 流动
• 双阀 IntelliJet 高速喷射并配合实时校正提高精度与良率

软件 — Canvas®
Canvas® 提供图形化编程、向导式设置、数据面板和离线编程功能，帮助减少生产停机。

• 扫描工件并在虚拟画布上模拟点胶结果
• 向导式设置和离线编程以避免停线
• 快速访问传感器、过程控制与历史数据

支持的阀门与技术

• 支持 IntelliJet® 喷射、NexJet NJ-8
• 支持 DispenseJet DJ 系列（DJ-2100、DJ-2200、DJ-9500）
• 支持 DV 系列阀门（DV-01、DV-05A、DV-07、DV-09）与 Heli-Flow 泵（DV-7000、DV-8000C）

工艺选项与集成

• Calibrated Process Jetting（CPJ）
• 连续路径运动控制与 Fids-on-the-Fly 自动基准识别
• 高分辨率视觉包与非接触高度传感器等

应用场景

• 晶圆级与基板级点胶
• 面板级封装与大型先进封装
• 用于封装的 underfill、粘接、密封及粘合剂点胶

合规 / 专利
具有专利和申请中的实时点胶校正技术（示例美国专利号：9,707,584；10,150,131；10,737,286）。

技术规格

• 系列名称：ASYMTEK Vantage® Series
• 最小模间间隙处理能力：< 200 μm
• 禁入区避让：< 250 μm
• 单阀 IntelliJet 吞吐量：最高约 49,000 DPH
• 双阀 IntelliJet 吞吐量：最高约 90,000 DPH
• 面板支持（Vantage）：310 × 310 mm；（Vantage XL）：最高 510 × 515 mm
• 高度检测：共焦与非接触激光选项
• 软件：Canvas®（图形编程、离线、向导）
• 工艺控制：闭环控制、点胶后检测、完整可追溯性
