安装方式胶带 ELEP MOUNT™
薄膜晶圆用用于电子元件

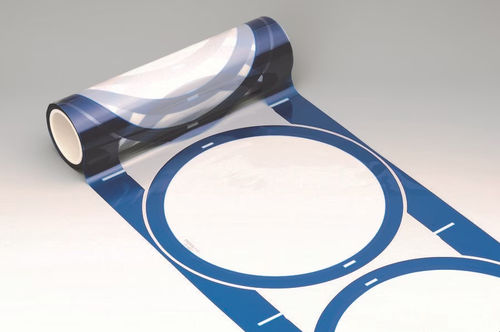

安装方式胶带 - ELEP MOUNT™ - Nitto - 薄膜 / 晶圆用 / 用于电子元件
安装方式胶带 - ELEP MOUNT™ - Nitto - 薄膜 / 晶圆用 / 用于电子元件
添加到我的收藏夹
添加到产品对比表

产品规格型号

类型
安装方式
其他特性
薄膜
应用
晶圆用, 用于电子元件
长度

0.2 m, 0.3 m
(0'07" , 0'11" )

厚度

最少: 10 µm

最多: 40 µm

可用温度

40 °C
(104 °F)

产品介绍

概述特性
  • 具有出色的拾取性能,芯片厚度为 50µm。
  • 可在 40°C 温度下进行晶片安装。
  • 与压敏切割胶带集成。
  • 可进行标签整形。 结构特性2 mm / 厚度:10-40 µm / 晶圆尺寸:200、300 mm / 表面平整度:平整 / 系列EM-700 系列(非固化)/供应形式:预切割/非预切割 小型(芯片类型)/厚度: 10-40 µm /晶片尺寸: 200, 300 mm /表面平整度:平整 / 系列EM-310/400 系列(固化)/供应形式:预切割/非预切割预切割/非预切割 C/S(芯片类型) / 厚度:10-40 µm / 晶圆尺寸:200、300 mm / 表面平整度:平 / 生产线:EM-310/400 系列(固化粗糙 / 系列EM-310/400 系列 (固化) / 供货形式:预切/非预切 C/S (芯片类型)预切/非预切 应用和优点
  • 在半导体装配中将集成电路芯片固定到引线框架或内插板上。
  • 提高 BOC 和叠层 CSP 制造中的粘合可靠性。
  • 防止银浆渗出,以免造成短路。
  • 与固定胶带结合使用时,可集成到连续切割工艺中。 特性/技术规格
  • 系列/型号:ELEP MOUNT™(EM 系列)
  • 典型薄膜厚度范围:10-40 µm
  • 支持的晶片尺寸:200 mm、300 mm
  • 供应形式:预切割/非预切割
  • 排列示例:EM-700 系列(非固化);EM-310 / EM-400 系列(固化)
  • 表面平整度选项:平面(用于 C/C 和小芯片),粗糙(用于 C/S)
  • 拾取性能:设计用于拾取 50 µm 厚的芯片
  • 晶圆安装的工作温度:可在 40°C 下安装
  • 集成功能:与压敏切割带相结合,可在连续工艺中进行切割和芯片贴装
  • 主要应用:为引线框架和中间件上的集成电路芯片贴片;适用于 BOC 和堆叠式 CSP 工艺
  • ---
