视觉自准直仪 6 series

高速

产品概述

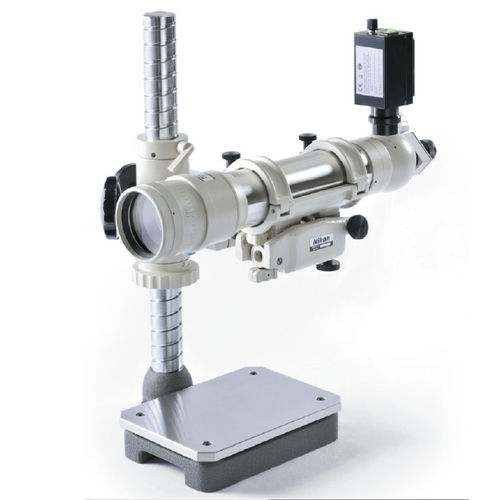

6B-LED 与 6D-LED 为手动高精度光学自准直仪，用于非接触角度测量与对准验证。6B-LED 在视网膜后方显示明场像，6D-LED 提供暗场高对比像以减少样品眩光。两款型号适用于直线度、平面度、微小角度偏差及旋转精度的快速可重复检测。

产品应用

• 线性对准与直线度校验
• 检测并量化微小角度偏差与偏心
• 凸面与凹面曲率测量及曲率半径计算
• 评估零件平面度并与参考平面比较
• 测量特征高度以及旋转载物台与分度头的旋转精度
• 用作比较器进行检查以及对微小移动零件的挠度测量

产品亮点

• 两种型号：6B-LED（明场）与 6D-LED（暗场），可根据样品对比度与反光选择
• 明/暗场对比支持双轴同时测量，便于快速对准
• 大调节环用于校正像曲率并量化曲率半径
• 可选后装 LED 照明单元以增强照明控制
• 适用于工业检测的快速、可重复操作与高角分辨率

配件

• 校准目标镜（平面镜与参考镜）
• 后装 LED 照明单元
• 运输箱与防护罩

规格参数

• 放大倍率：38×
• 物镜：F = 700 mm；有效孔径：70 mm
• 测量范围：30 分弧（垂直与水平轴）
• 最小读数：0.5 秒弧
• 读出系统：视野内调整与千分尺读数
• 测量精度：在 ±5 分弧范围内 0.5 秒弧；在 ±30 分弧范围内 1 秒弧
• 视场：6B-LED = 明场；6D-LED = 暗场
• 光源：LED
• 电源：12V 5A（需交流适配器）或 2 × AA 电池
• 主机尺寸：镜筒支架外径 68 mm；全长约 490 mm
• 重量（含支架）：约 32 kg
