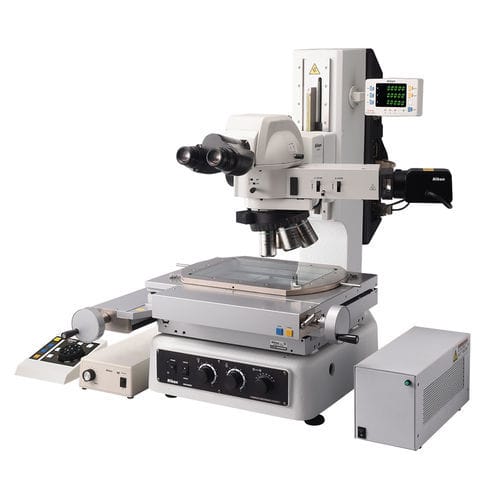

光学体视显微镜 MM series

测量检查质量控制

产品概述
为工业测量与图像分析应用设计的一系列高精度手动测量显微镜。用于实现可重复的数据采集和简化的操作流程，适用于对各种组件的2D与3D特征进行检验、测量与验证。

高精度结构
精密的机械结构与数字控制可提供高测量精度及稳定的重复性，适用于在线检测与质量保证应用。设备设计以长寿命与多操作员间一致性为目标。

光学性能
Nikon CFI60-2 物镜系统提供长作动距离、平场高对比成像及远心设计以降低测量误差。光学系统支持明场、暗场、偏光（POL）和微分干涉（DIC）模式，便于对低对比度特征进行精密测量。

照明
真实的LED透射照明，具白光与绿色光源可切换（无需滤片）。光强可由仪器或通过PC控制。LED照明保证恒定色温，免除灯泡更换需求，有利于可重复测量。

载物台与承载能力
MM-800N 提供六种载物台尺寸（从 12" x 8" / 300×200 mm 到 2" x 2" / 50×50 mm）。三种较小载物台（最大 6" x 4" / 150×100 mm）与 MM-400N 兼容。较大载物台配备微调旋转控制以实现精确对齐。MM-800N 可处理大型、重型及高件（示例：XY 行程 300×200 mm，最大约 20 kg，载物台玻璃上方高度 200 mm）。

控制与软件
MM 控制器接口将 LED 照明设置、XY 载物台坐标和 Z 轴数据传送至 DP-E1A 数据处理器及 E-MAX 软件。DP-E1A 将精度与易用性结合；教学与测量文件可通过 USB 导出。E-MAX 提供统一 GUI，用于测量工具、数据处理和导出。

模块化与附件
系统采用模块化设计，提供两种光学方案和丰富的专用附件，以优化测量性能和检测流程。可选的 Focusing-Aid (FA) 投影图案可实现可重复的 Z 轴对焦并减少操作差异。

主要特性

• 精密且可重复的机械结构，长期稳定可靠
• Nikon CFI60-2 物镜系统：长作动距离、远心光学、多种对比成像模式（BF、DF、POL、DIC）
• 真实 LED 透射照明，白光与绿色光源；可从仪器或 E-MAX 控制光强
• 透射照明配备光圈控制以优化对比度和分辨率
• 丰富的载物台选择（MM-800N 六种；MM-400N 兼容三种较小载物台）
• 最大载物台带微调旋转控制以实现精确对齐
• 支持大型、重型、高件测量（示例 MM-800N：300×200 mm，约 20 kg，200 mm 高度）
• MM 控制器接口用于将载物台与照明数据传送至 DP-E1A 与 PC
• DP-E1A 数据处理器与 E-MAX 软件用于测量处理与 USB 导出
• 可选 Focusing-Aid (FA) 提高 Z 轴测量重复性

应用
适用于电子行业（如线键合高度）、连接器针脚与插座及其它需要精确 2D/3D 特征测量与验证的组件的检验和尺寸测量。

技术规格

• 系列名称：MM-400N / MM-800N
• 测量类型：2D 与 3D 特征测量与图像分析
• 光学：远心光学系统，支持 Nikon CFI60-2 物镜
• 照明：LED 透射照明（白光与绿色），光强可由仪器或 E-MAX 控制；具光圈控制
• 载物台尺寸：MM-400N 支持 50×50 mm 至 150×100 mm；MM-800N 最大片台 300×200 mm
• 最大样品质量（MM-800N）：约 20 kg
• 样品最大高度：载物台玻璃上方约 200 mm（MM-800N）
• 数据处理器/软件：DP-E1A、E-MAX（图像测量、数据处理与导出）
• 对齐/定位：可选微调旋转台（用于精确对齐）
• 辅助功能：Focusing-Aid (FA) 提高高度测量精度
• 扩展性：支持多种附件与外部设备通信接口
