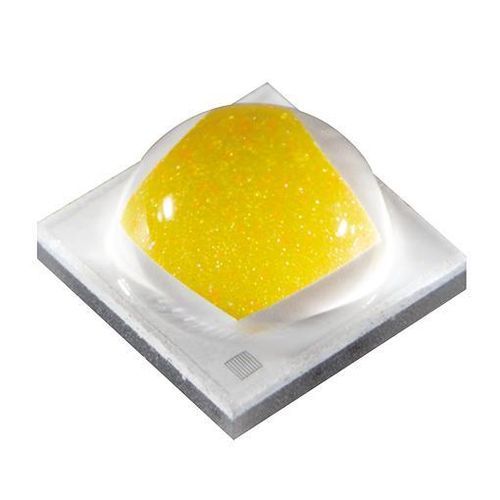

白色LED NVSW119F-V1

方形SMD用于照明

概要

• 封装尺寸：3.5×3.5×2.3 mm
• 颜色：白色

适用场景（示例）

• 路灯（Streetlight）
• 大/小高棚灯（High/Low Bay）
• 射灯（Spotlight）
• 泛光灯（Floodlight）
• 区域照明

代数 / 系列

• 前一代：NVSW119F
• 现型号：NVSW119F-V1
• 下一代：-

产品资讯

• 生产状况：Not for new design
• 发售日期：2020/03
• 卷装数量：每卷 3000 个

标准规格

• 输出功率：2.07 W
• 正向电压：2.96 V
• 光通量（标称）：312 lm
• 测试条件：

  • I_F = 700 mA
  • T_j = 25 ℃
  • 相关色温：5000 K
  • 显色性：Ra ≥ 80，R9 > 0

档位（光通量 BIN 表）
表头：CRI | CCT | BIN | MIN (lm) | MAX (lm)
R8000 | 2700K | D260 | 260 | 280
R8000 | 2700K | D280 | 280 | 300
R8000 | 2700K | D300 | 300 | 320
R8000 | 3000K | D260 | 260 | 280
R8000 | 3000K | D280 | 280 | 300
R8000 | 3000K | D300 | 300 | 320
R8000 | 3500K | D260 | 260 | 280
R8000 | 3500K | D280 | 280 | 300
R8000 | 3500K | D300 | 300 | 320
R8000 | 3500K | D320 | 320 | 340
R8000 | 4000K | D280 | 280 | 300
R8000 | 4000K | D300 | 300 | 320
R8000 | 4000K | D320 | 320 | 340
R8000 | 4500K | D280 | 280 | 300
R8000 | 4500K | D300 | 300 | 320
R8000 | 4500K | D320 | 320 | 340
R8000 | 5000K | D280 | 280 | 300
R8000 | 5000K | D300 | 300 | 320
R8000 | 5000K | D320 | 320 | 340
R8000 | 5700K | D280 | 280 | 300
R8000 | 5700K | D300 | 300 | 320
R8000 | 5700K | D320 | 320 | 340
R8000 | 6500K | D280 | 280 | 300
R8000 | 6500K | D300 | 300 | 320
R8000 | 6500K | D320 | 320 | 340
R9050 | 2700K | D200 | 200 | 220
R9050 | 2700K | D220 | 220 | 240
R9050 | 2700K | D240 | 240 | 260
R9050 | 3000K | D200 | 200 | 220
R9050 | 3000K | D220 | 220 | 240
R9050 | 3000K | D240 | 240 | 260
R9050 | 3500K | D220 | 220 | 240
R9050 | 3500K | D240 | 240 | 260
R9050 | 3500K | D260 | 260 | 280
R9050 | 4000K | D220 | 220 | 240
R9050 | 4000K | D240 | 240 | 260
R9050 | 4000K | D260 | 260 | 280
R9050 | 5000K | D220 | 220 | 240
R9050 | 5000K | D240 | 240 | 260
R9050 | 5000K | D260 | 260 | 280
R9050 | 5700K | D220 | 220 | 240
R9050 | 5700K | D240 | 240 | 260
R9050 | 5700K | D260 | 260 | 280

下载/数据
页面提供：型号对应的技术规格书（PDF）、配光数据、SPICE 与 CAD 文件，供设计与工程参考。

特性 / 技术规格

• 产品型号：NVSW119F-V1
• 封装尺寸：3.5 × 3.5 × 2.3 mm
• 颜色：白色
• 输出功率：2.07 W
• 正向电压：2.96 V
• 公称光通量：312 lm（5000 K、IF = 700 mA 时）
• 测试条件：IF = 700 mA、Tj = 25 ℃、5000 K、Ra ≥ 80，R9 > 0
• 生产状况：Not for new design
• 发售日期：2020/03
• 每卷数量：3000 个
