热量测试系统 TDP 909 T3

建筑工地用于建筑行业建筑物

概述
TDP 909 T3 是一种屋面耐火试验系统，用于执行 DIN CEN/TS 1187 的试验方法 3。该系统在风和辐射热的组合暴露下评估多层屋面结构，使用具有代表性的试件（最小尺寸 1.2 m × 3.0 m）。

用途与标准
用于实施 DIN CEN/TS 1187 的试验方法 3，评估以下内容：

• 屋面表面的火焰蔓延
• 屋面结构内部的火焰蔓延
• 火焰穿透屋面的程度
• 燃烧或熔融物质的出现或坠落

系统设计与试验条件

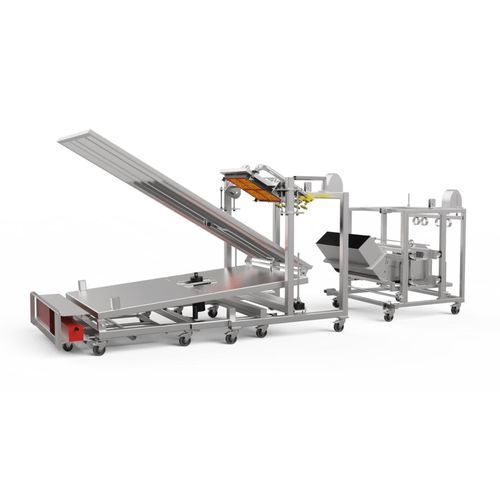

试验装置集成了点火装置、送风装置和上方辐射加热器，以再现试验法 3 所需的暴露条件。送风装置可产生与试件平行的定义气流，上方的辐射加热器确保试件表面热流的对称分布。

样件处理与可调性
样件框架可倾斜以测试特定的屋面坡度。样架安装在样件载运小车上，框架角度可连续调节（0–50°）。送风装置基座可移动以便相对于样件的正确定位；辐射加热器在试验架上可调高度。

加热与点火
辐射面板由四个方形辐射元件组成（每个 300 mm × 300 mm），耐热至 900 °C，安装在 45° 旋转框架上，可调高度并配备四个点火电极。燃气通过测控单元供给辐射面板。

控制与操作
配备直观触摸显示的测量与控制单元以指导操作。各个组件（送风装置、辐射面板、点火、定位与运动机构）可随时单独手动控制。标配包含用于校准的附件。

试件与适用范围
测试代表实际屋面装配的试件，包括多层结构、现有保温层和防潮层等。典型最小试件尺寸：宽 1.2 m × 长 3.0 m。该系统适用于在风与辐射组合暴露下评估表面蔓延、内部蔓延、穿透以及坠落/燃烧碎片的情况。

主要特性

• 用于辐射面板和样件托的可移动不锈钢底架和小车系统
• 带旋转机构的坚固钢梁结构用于辐射面板
• 辐射加热器：4 个方形元件（300 mm × 300 mm），耐热至 900 °C，安装在 45° 旋转框架上，可调高度并配备 4 个点火电极
• 通过测量与控制单元向辐射面板供给丙烷气体
• 用于送风机和燃气软管布置的独立可移动框架
• 用于模拟 T3 所需风场的内置风扇
• 带触摸显示的测量与控制单元以便用户引导
• 所有组件可随时单独手动控制
• 包含校准附件

备注
试验方法 3 要求同时使用点火装置、送风装置和辐射加热器。TDP 909 T3 提供了执行这些试验所需的机械与控制功能，以在与参考标准一致的定义且可重复的条件下进行测试。
